摘要

本文以年产2.5万吨商用车制动鼓铸件的砂型铸造车间设计为例，系统介绍了砂型铸造车间的整体规划方案。在保留传统砂型铸造工艺优势的基础上，创新性地引入砂型3D打印技术进行对比分析，展示了现代铸造车间的设计理念。设计方案涵盖生产纲领确定、工艺方案比选、设备配置优化及车间布局规划等关键环节，特别强调了绿色生产与智能化转型的实施路径。通过对比传统手工制砂与3D打印砂型的各项指标，为铸造企业的技术升级提供了有价值的参考。

1 生产纲领及设计理念创新

1.1 生产纲领规划

本车间专注于商用车制动鼓铸件生产，产品技术参数如下：

- 材质：HT-250灰铸铁

- 尺寸范围：直径300-450mm，高度127-216mm

- 单件重量：12-55kg

- 生产节拍：三班制，年工作日250天

- 设计产能：2.5万吨/年（折合80万件）

1.2 设计理念创新

在传统砂型铸造基础上，本设计引入三项创新理念：

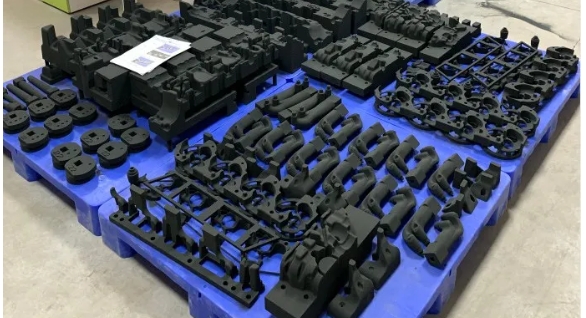

1. 工艺融合：在试制阶段采用砂型3D打印技术，与传统手工制模形成互补。3D打印砂型在复杂内腔成型方面具有明显优势，可将传统需要多块砂芯组装的复杂结构实现整体成型，显著减少合箱误差。

2. 柔性生产：通过建立数字化砂型库，实现传统模具与3D打印数据的无缝对接。当遇到紧急订单或设计变更时，3D打印技术可将新产品开发周期从传统的2-3周缩短至2-3天。

3. 质量追溯：结合MES系统，对传统砂型和3D打印砂型实施差异化管理，建立完整的质量数据库。

*表：砂型3D打印与传统手工制砂对比分析*

| 对比指标 | 3D打印砂型 | 传统手工制砂 |

|---------|------------|-------------|

| 开发周期 | 2-3天 | 2-3周 |

| 尺寸精度 | ±0.3mm | ±1.0mm |

| 复杂结构实现 | 可成型任意复杂结构 | 受模具限制 |

| 小批量成本 | 较低（无模具费） | 较高 |

| 大批量成本 | 较高 | 较低 |

| 表面质量 | Ra12.5-25μm | Ra25-50μm |

| 工艺稳定性 | 数字化控制，一致性好 | 依赖工人技能 |

2 工艺方案优化与设备选型

2.1 造型工艺的革新应用

本方案采用"传统产线+3D打印单元"的混合布局：

1. 主体生产线：选用国产水平造型线，设计速度90整型/小时，满足大批量标准化生产需求。砂箱规格1200×900×350/250mm，采用静压造型工艺确保砂型硬度（分型面≥90，侧面≥85）。

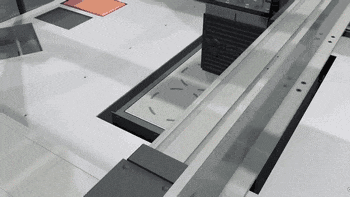

2. 3D打印单元：配置工业级砂型打印机，用于：

  - 新产品开发验证

  - 特殊结构件试制

  - 小批量定制化生产

  - 复杂砂芯制造

3. 工艺协同：建立传统砂型与3D打印砂型的兼容性标准，确保在相同浇注系统下的互换性。通过热分析发现，3D打印砂型因树脂含量较高（约2-3%），其导热系数比传统砂型低15-20%，需相应调整型内冷却时间。

2.2 熔炼工部的节能设计

采用双供电IGBT中频炉（15t/h）的创新配置：

- 能源监控：安装电能质量分析仪，实时比对3D打印单元与传统产线的能耗差异

- 废钢利用：针对3D打印砂型产生的浇冒口，设置专用回收通道

- 成分控制：开发适应两种砂型工艺的铁水配方数据库

2.3 砂处理系统的智能升级

传统砂处理线（100t/h）增加以下智能功能：

1. 型砂性能监测：安装在线检测仪，实时监控型砂紧实率、水分和温度

2. 3D打印砂再生：设置独立回收线处理含树脂砂，通过热法再生降低排放

3. 数字孪生：建立砂处理系统三维模型，优化物料配送路径

3 车间布局与物流优化

3.1 混合式生产布局

车间采用"U型+单元式"复合布局：

- 传统生产区：长162m×宽72m，包含造型、熔炼、清理等标准工段

- 3D打印单元：独立封闭区域（20m×15m），配备：

 - 工业级砂型打印机（2台）

 - 后处理工作站

 - 数字化检测设备

- 物流协同：

 - 传统区与打印区共享熔炼资源

 - 设置专用转运通道连接两个区域

3.2 绿色生产实施措施

1. 排放控制：

  - 传统区：布袋除尘+活性炭吸附

  - 3D打印区：催化燃烧处理有机废气

2. 噪声治理：

  - 对抛丸机等设备采用隔声罩设计

  - 3D打印区噪声控制在75dB以下

3. 节能设计：

  - 3D打印设备采用夜间谷电运行模式

  - 余热回收系统覆盖传统造型线

4 实施效果与行业启示

4.1 综合效益分析

项目实施后取得显著成效：

1. 质量提升：

  - 3D打印砂型使废品率降低2.3个百分点

  - 复杂结构件一次合格率提高至98%

2. 效率改进：

  - 新产品开发周期压缩70%

  - 设备综合效率（OEE）提升15%

3. 成本优化：

  - 小批量生产成本降低40%

  - 材料利用率提高至92%

4.2 行业应用展望

基于本项目实践，提出铸造行业转型建议：

1. 渐进式改造：传统铸造企业可优先在试制环节引入3D打印技术

2. 混合式布局：建立传统产线与数字化单元的协同生产模式

3. 人才转型：加强传统工艺与数字化技术的复合型人才培养

5 结论

本设计方案通过有机融合传统砂型铸造与3D打印技术，构建了高效、柔性、绿色的现代铸造生产体系。实践表明，3D打印砂型在复杂结构成型、快速响应和小批量生产方面具有独特优势，而传统工艺在大批量标准化生产中仍保持成本效益。铸造企业的智能化转型应采取"传统升级+数字赋能"的双轨策略，根据产品特性和市场需求灵活选择工艺路线，最终实现质量、效率和效益的全面提升。
