工业云制造平台

在3D打印砂型铸造中，铸件的表面质量并非在金属凝固时才决定，而是在第一粒砂被粘结剂包裹、层层堆积成型的瞬间，就已埋下伏笔。可以说，最终铸件的表面，是砂型内腔表面在高温金属液作用下的“终极显影”。

核心关系：砂型内腔是铸件表面的“负形模具”

铸件表面是砂型型腔的精确反相复制。因此，所有影响型腔表面状态的因素，都将直接“转印”到铸件上。这个关系链是：

打印砂特性+打印工艺→砂型型腔表面状态→金属液-砂型界面反应→最终铸件表面

砂的四大特性如何具体影响表面质量

1.砂粒形状与粒度：决定“画布”的原始纹理

-形状：

-圆形砂（如宝珠砂、锆砂）：砂粒如轴承滚珠，堆积时接触点小，排列紧密，形成的型腔表面微观凹凸起伏小，相当于提供了更光滑的“画布”。铸件表面更光洁，Ra值（粗糙度）更低。

-多角形砂（如普通石英砂）：砂粒棱角分明，堆积时相互嵌卡，形成的表面峰谷明显，铸件表面自然更粗糙。

-粒度（目数）：

-这是最直观的影响因素。砂粒越细（目数越高），型腔表面的“像素点”就越密集，能够复制更精细的细节，铸件表面越光滑。

-但存在极限：砂粒过细会导致透气性急剧下降，反而可能因气体排出不畅造成表面气孔缺陷。通常，3D打印砂型铸造选用70目至140目的砂是一个平衡精度与工艺性能的常见范围。

2.粘结剂系统：型腔的“固化胶”与潜在“污染源”

3D打印通过喷射树脂粘结剂将砂粒固化。这一环节对表面质量有双重影响：

-正面：形成致密包膜。理想的粘结剂应均匀包裹砂粒，在砂粒间形成薄而坚固的“桥接”，从而形成一个完整、致密、无松散砂粒的型腔表面。这是获得光洁铸件的基础。

-负面：引发界面反应。

1.树脂过量的“焦油层”：如果粘结剂喷射量过大或渗透不均，局部堆积的树脂在高温下会形成粘稠的光亮碳或焦油状物质，附着在铸件表面，产生黑斑、皱皮等缺陷。

2.发气导致的“针孔”：树脂受热分解产生气体。如果气体在金属液凝固前沿析出，就会在铸件表面形成细小的皮下针孔，破坏表面的连续性。

3.打印层厚：无法回避的“阶梯效应”

3D打印是逐层堆积的，这就带来了与生俱来的“阶梯效应”。在型腔的曲面或倾斜面上，会形成微小的台阶纹。

-层厚越小（如0.2-0.3mm），台阶高度越低，铸件表面的“层纹”越不明显。

-层厚越大，台阶效应越显著，铸件表面可能肉眼可见细微的纹理。这需要通过优化零件摆放角度和后处理（喷砂、打磨）来减轻。

4.砂的热化学稳定性：高温下的“坚守”与“崩溃”

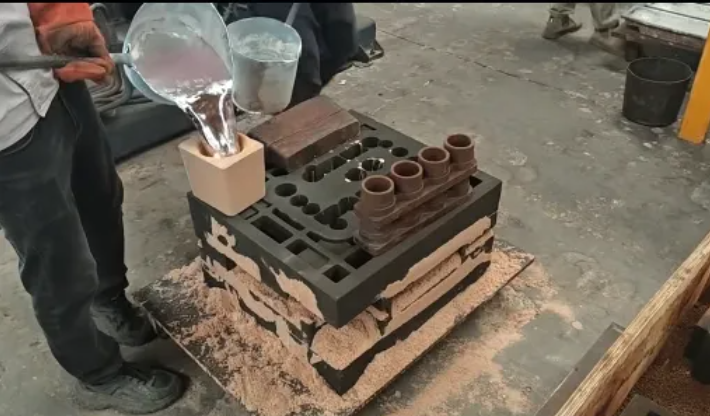

当高温金属液（如1500℃以上的钢水）浇入型腔时，砂子面临严酷考验：

-耐火度不足：砂子会被熔化或软化，与金属液发生化学粘砂，形成牢固的烧结层，铸件表面就像糊了一层水泥，极其难清理。

-热膨胀不均：石英砂在573℃会发生相变膨胀。如果膨胀不均匀或过快，会导致型腔表面微观开裂，金属液渗入裂缝形成机械粘砂（渗透粘砂），使铸件表面粗糙如砂纸。

与不同金属的交互：一场匹配游戏

-铸铁/铸钢（高温）：必须使用锆砂、铬铁矿砂等高耐火度砂，否则粘砂不可避免。表面质量挑战大。

-铝合金/铜合金（中低温）：对砂子耐火度要求较低，优质石英砂、宝珠砂即可，更容易获得良好的表面质量。

-镁合金（高活性）：需使用特种砂和惰性保护气体，防止金属与砂子/粘结剂发生剧烈反应，侵蚀表面。

给您的实践指南：如何追求更好的表面

如果您对铸件表面质量有较高要求，可以这样做：

1.前端沟通，明确标准：

-向服务商提供表面粗糙度Ra值的具体要求（例如：Ra≤12.5μm）。

-询问他们将采用何种砂（种类、目数）和层厚参数来达成此目标。

2.聚焦关键面：

-明确指出零件上哪些是外观面、配合面。服务商可以在打印时将这些面朝下或置于最佳朝向，利用重力使金属液更好地贴合型腔，并减少上表面的缺陷聚集。

3.审视样件与后处理方案：

-要求看“铸态”样件：了解未经加工的表面最真实状态。

-确认后处理流程：了解他们会采用何种喷砂（砂料、压力）、打磨或抛光工艺来提升表面。优质的喷砂能均匀去除氧化皮，而不损伤基体。

4.建立合理预期：

-接受“铸态表面”的物理极限：3D打印砂型铸件的表面，永远无法达到精密机加工或熔模铸造的水平。

-预留加工余量：如果要求镜面或超高精度配合，必须在设计阶段就为关键面预留0.5-2mm的机加工余量。

结语：在自由与纹理之间寻求平衡

3D打印砂型赋予了我们制造无限复杂形状的自由，但这种自由也携带着其材料本质所赋予的独特“纹理”。这种纹理，是砂粒、树脂与高温金属共同写就的微观史诗。

理解砂与表面质量的关系，不是为了追求绝对的“光滑无痕”，而是为了在可控的范围内，找到最符合功能与美学需求的那个平衡点。当您下次触摸到一个砂型铸件表面时，指尖所感的，正是这场微观尺度上精密协作的最终证明。

关注视频号“3DP打印陈总”获取更有3D打印砂型铸造案例及加工干货
