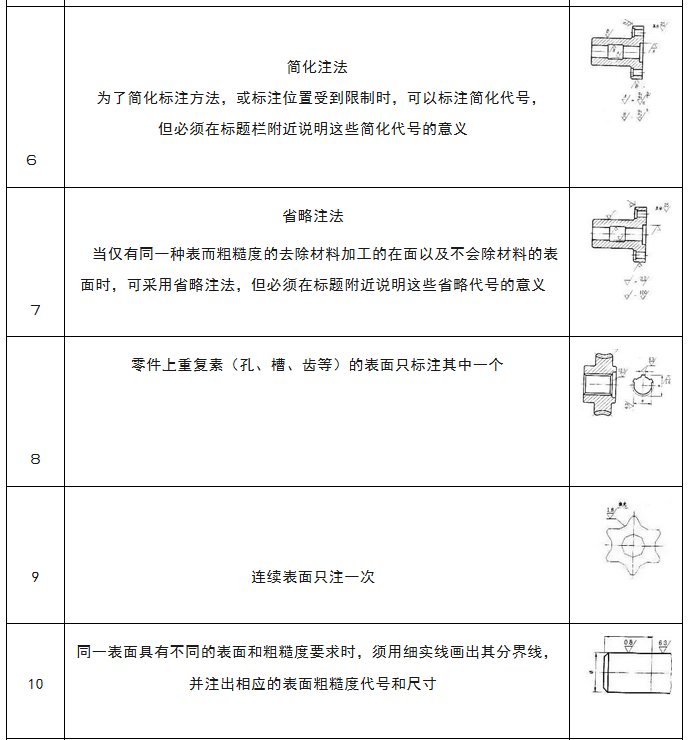

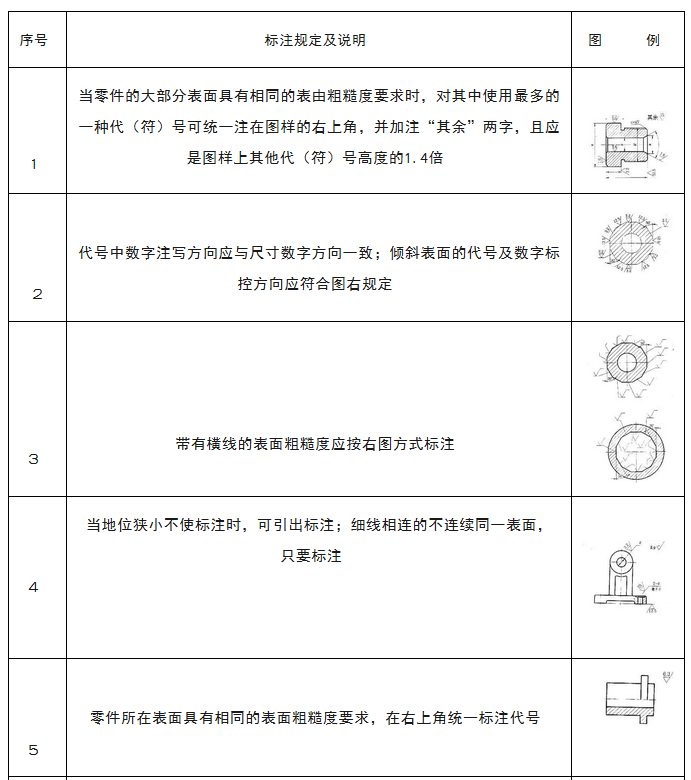

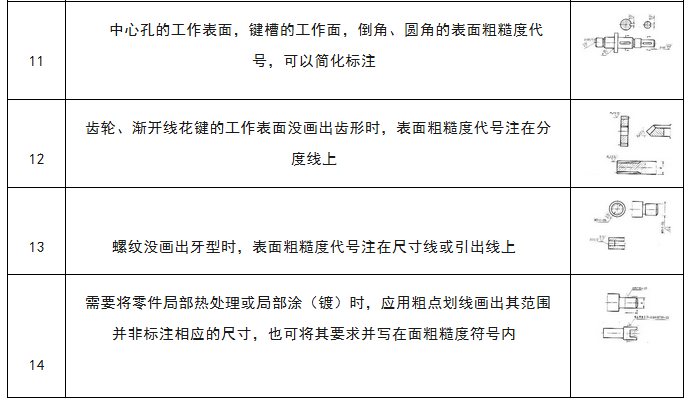

表面粗糙度符号、代号应注在可见轮廓线、尺寸线、尺寸界线或者它们的延长线上；符号的尖端必须从材料外指向表面；在同一张图样上，每一表面一般只标注一次符号、代号，并尽可能靠近有关的尺寸线。今天我们通过一个表格来了解表面粗糙度标注的有关规定及图例。

-End-
