分享几个巧妙的产品结构设计思路

创建时间：2024-05-29 来源: 阅读量：630

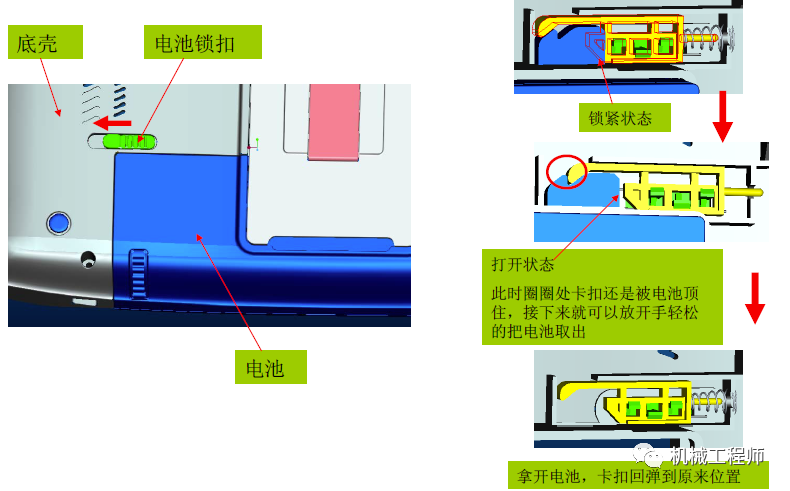

1、小电脑电池卡扣设计

提名理由：滑开电池卡扣时，放手后卡扣不会马上回弹回去，而是拿开电池后再回弹回去，接下来就可以放开手轻松的把电池取出。

2、一个电池锁扣的设计

提名理由：简单又能满足外观需求

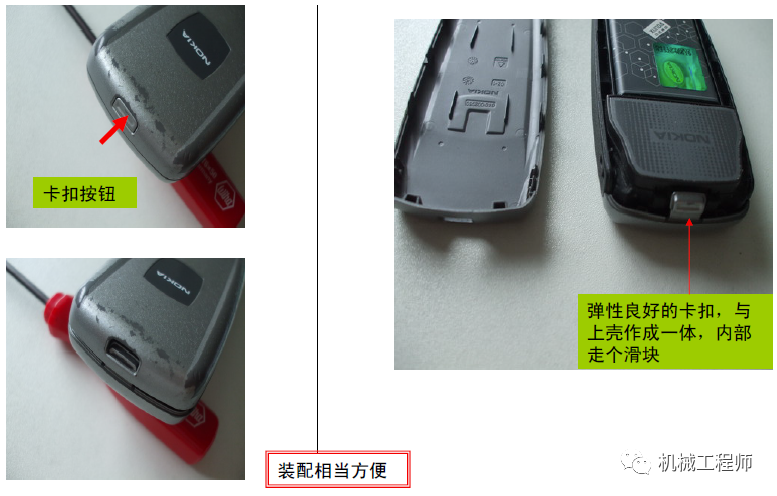

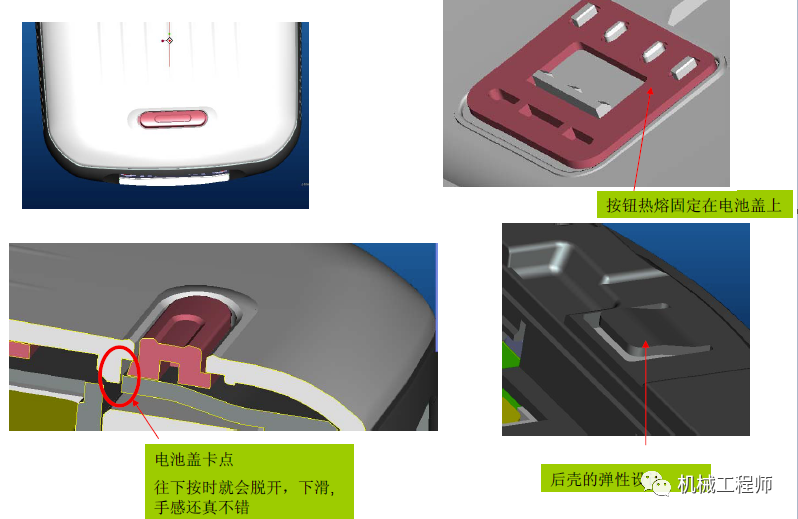

3、一款电池盖卡扣的设计

提名理由：简单可靠，装配工艺相当好。

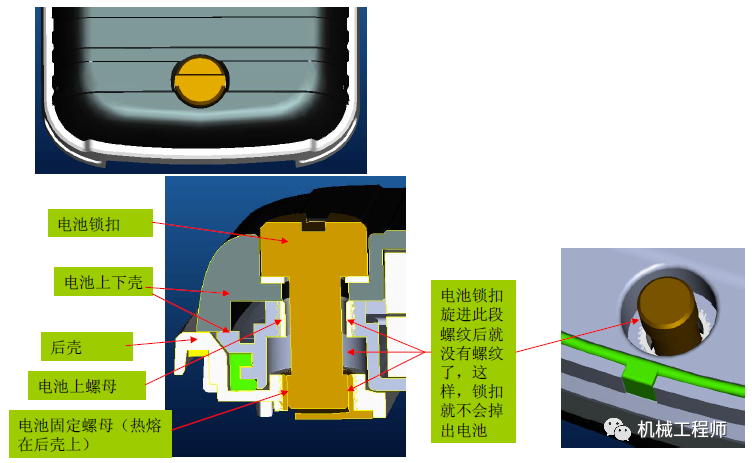

4、一款电池盖卡扣的设计常用于防水机中固定外置电池的结构

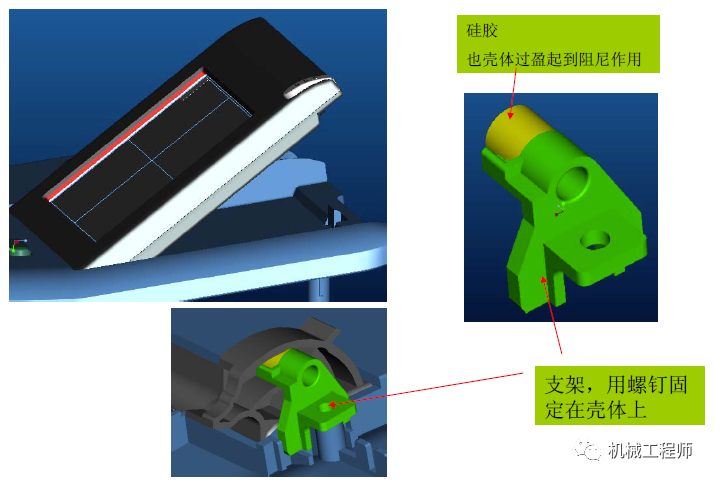

5、一个阻尼设计

说明：屏转动时，有一定的阻尼力，在行程中的每个角度均可停住。

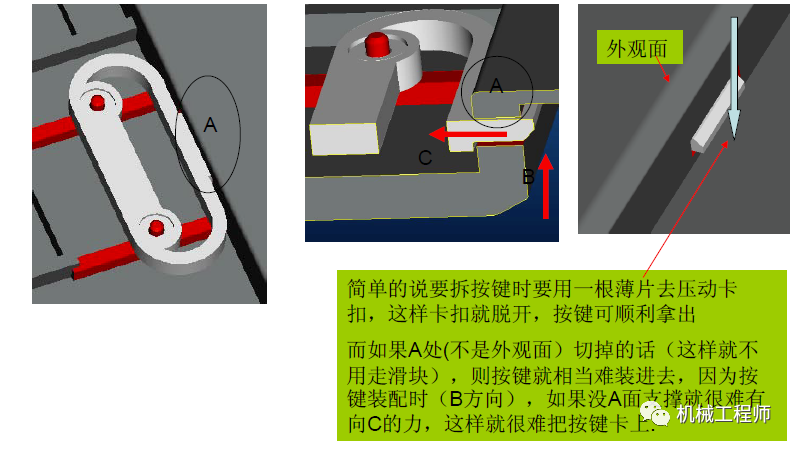

6、一款卡按键的卡扣设计相当可靠，弹性好，

设计技巧：卡扣让位孔设计，是走滑块，而一般人先想到就是不作滑块，这样按键就很难装上去。（当然有结构手板验证过）

7、IPX4的出声孔结构设计

一般情况SPK出声孔设计成直通型，这种结构，水会直接冲击防水网，这样对防水网的防水性能要好，才不会有水进去，但防水性能好的薄膜透气性就差，这样声音效果就不理想，把结构改成下面那就方式，这样一切，防水网也要求不高了，阶格降低了地，声音也上去。

8、自动门的结构方式
