从机床底座、新能源汽车到家用电器的外壳，从细微螺丝到日常纽扣，模具无处不在。新能源汽车的普及使得大家对牵引电机需求的显著增长。而电机外壳作为牵引电机不可或缺的关键部件，其设计与制造面临着新的挑战。为了顺应轻量化的趋势，电机外壳正朝着更薄、更复杂的形状演变。然而，这种变化也带来了显著的加工难题。薄壁与复杂形状模具的加工往往伴随着工件与夹具刚性的降低，使得加工过程变得尤为艰难。因此，如何解决这些加工难题，实现高效、精准加工成为了模具加工技术的一个重要课题。本次泰珂洛和OSG带来了哪些新的加工体验，让我们一起来看看。
加工工艺、解决方案
随着电动汽车（EV）和混合动力汽车的普及，对牵引电机的需求也在增加。
牵引电机是替代发动机汽车的核心，目前正在努力提高其效率，减小其尺寸和重量，以扩大决定汽车动态性能和巡航范围的扭矩特性。此外，为了理想的汽车寿命，对诸如静音和高可靠性等质量的需求正在迅速增加。
工件加工难点
加工方法

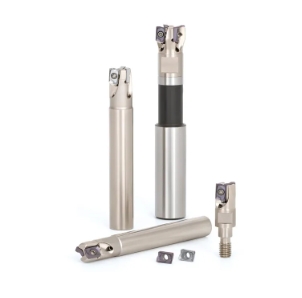

TungForce-Rec的高密齿刀盘适用于高效的粗铣加工；
在铝合金铣削加工中使用AM断屑槽，改善铝合金加工中的切屑处理；
V形刀片底部设计有助于实现铝合金的高速加工；
工序2：精铣平面（TungSpeed-Mill）
工序3：方肩铣削（TungForce-Rec）
工序4：精车外圆和内孔（T-DIA series）
工序5：铰孔（ReamMeister）
工序6：倒角加工（TungMeister）
刀具优点及效果
2. 非常安全的刀片锁紧
特殊的刃口设计实现了较高的生产效率和稳定性。
加工工艺、解决方案

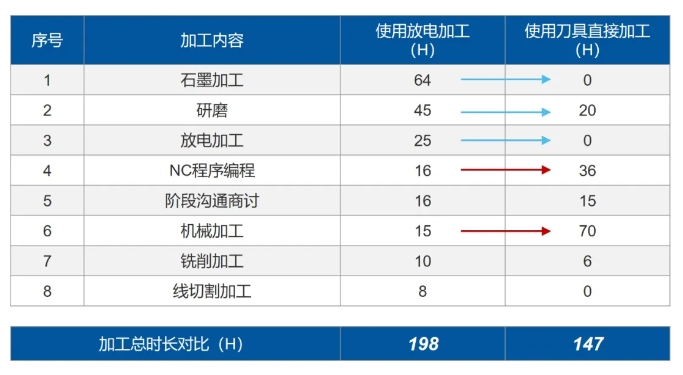

在模具加工中，为了提高加工效率，我们提议去除放电加工，改用铣刀直接进行铣削。如下图所示，在时间成本上可以得到有效控制。
加工难点
加工方法
适用范围
加工实例及结论
在加工悬伸较长的情况下，即使降低切削速度，由于PHX自身的刚性足，每刃能承受更大的切削负荷，所以在加工效率上不仅不会降得很多，反而与一般刀具以及放电加工相比能得到大幅的提升。
刀具优点及效果

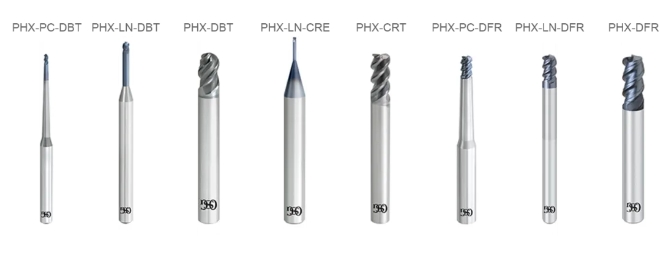

PHX系列铣刀，从设计上采用特殊的圆弧后角，具备分散切削热的同时保证刀具自身刚性的特性，在模具，航空领域，特别是解决这些领域中的难加工问题上可以给到客户一种新的加工体验。
声明：
来源网络，如有侵权，联系我们马上删除。
