小米汽车7项电机专利!对电机核心部件展开深度研究!

创建时间:2024-11-26   来源:  阅读量:939
0

本文共包含小米汽车科技有限公司在2023年至今发布的238项专利中的36项涉及电机7项车内外结构7项自动驾驶与车辆控制11项车机系统6项电池技术2项工厂和工艺六大方面3项从这些专利可以看出1小米对电机的核心部件如定子转子等展开了很多研究2小米车内外有很多考虑用户体验车辆安全性的结构设计3针对各种自动驾驶复杂场景的研究很多4车机系统强调流畅性功能性联网性5电池的热管理技术有研究6有很多材料制备还有工厂产线相关的研究

正文

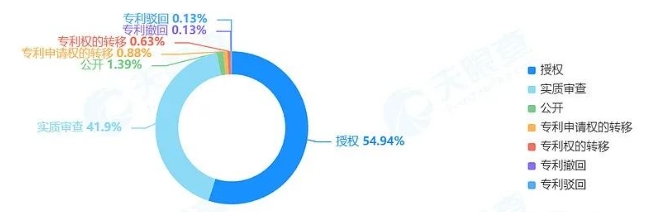

如果以小米汽车科技有限公司为主体查找相关专利可以看到该公司目前公布专利达到900项其中处于公开实质审查授权阶段的专利都有主要专利申请集中在2022年共538项和2023年共238项目前专利状态分布如图

由于专利实在众多个人能力有限我这里梳理一下2023年的主要专利截取一些比较有意思的专利每一个专利我最多会包含专利名专利状态个人专利解读专利摘要专利重要图片五个部分采用以下格式一一呈现

标号专利名(专利状态)

个人专利解读

专利摘要

专利重要图片(如有)

前排提示每个专利我的个人解读可能并不一定准确仅供参考。


1.电机 (7项

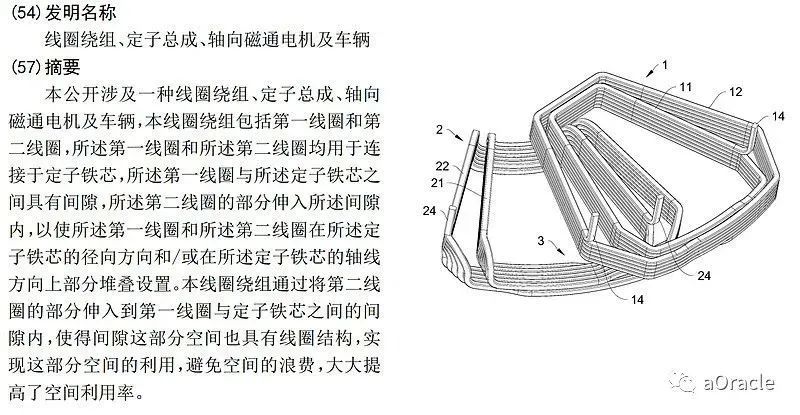

1.1线圈绕组定子总成轴向磁通电机及车辆(实质审查)

这是一个电机绕线专利可以提升电机内空间利用率

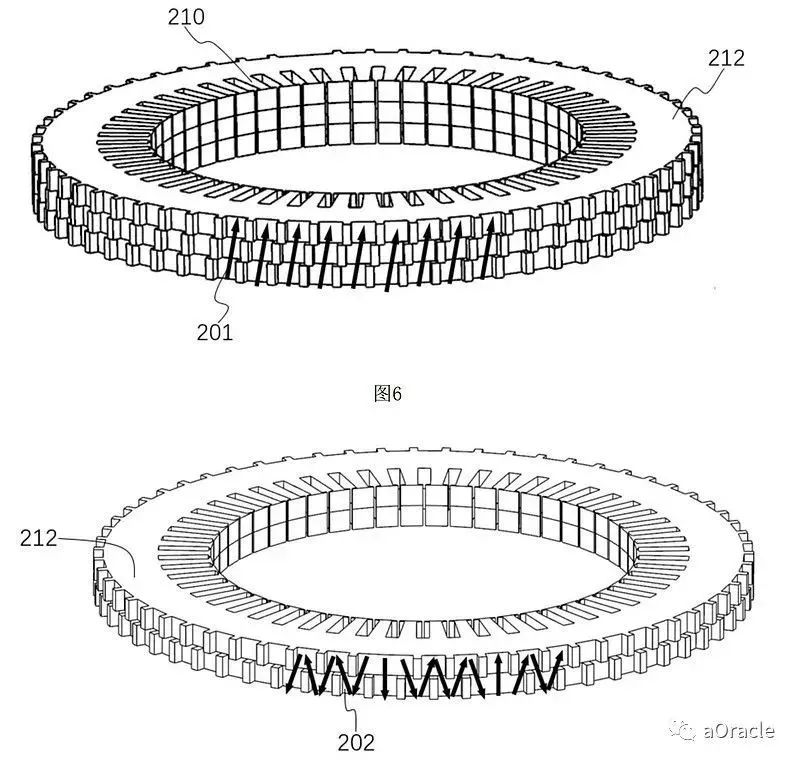

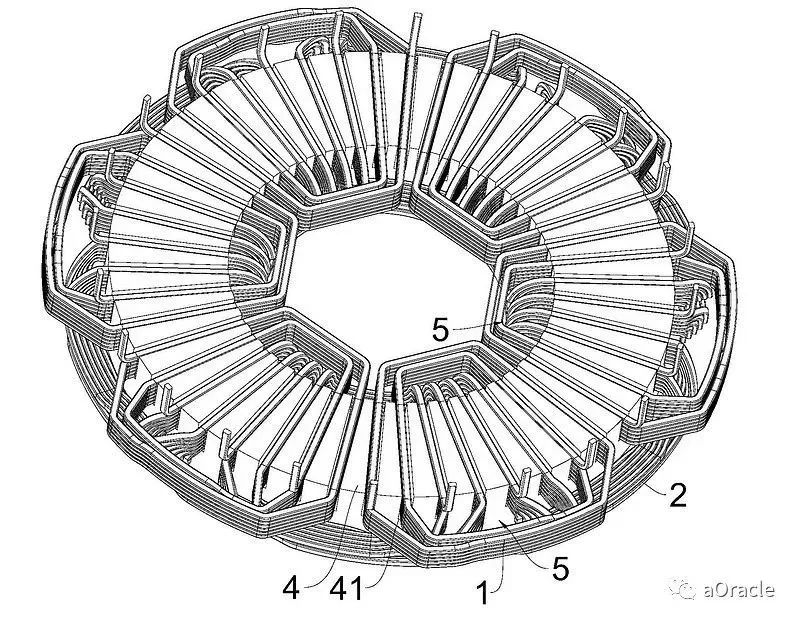

电机定子图片

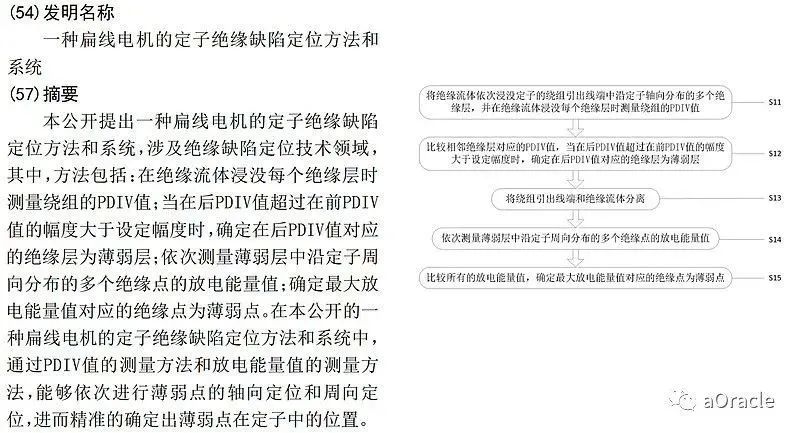

1.2一种扁线电机的定子绝缘缺陷定位方法和系统公开

这是通过PDIV值检测判断电机定子绝缘缺陷点的方法可以提升电机安全性

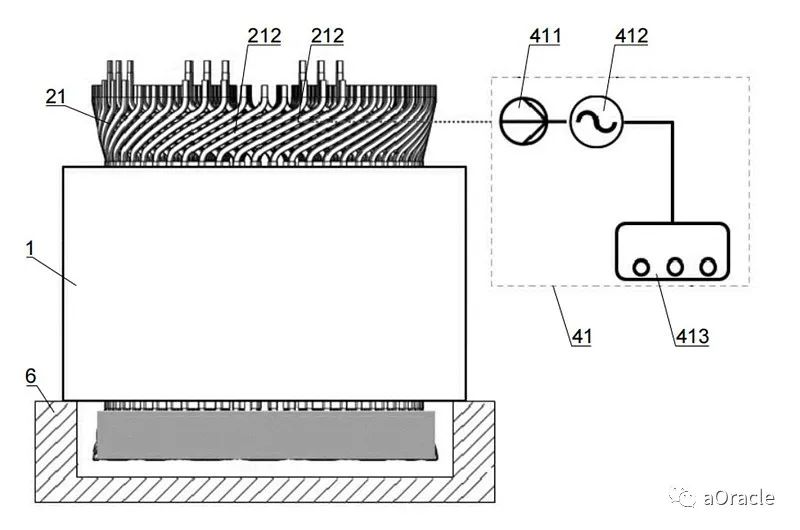

电机定子绝缘缺陷点检测电路

1.3定子铁芯驱动电机和车辆实质审查

电机定子铁芯的结构可以能较好实现降温

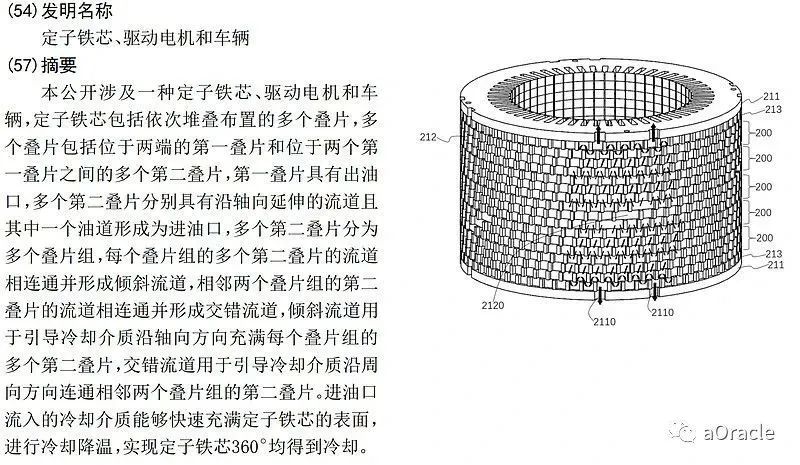

定子部分铁芯

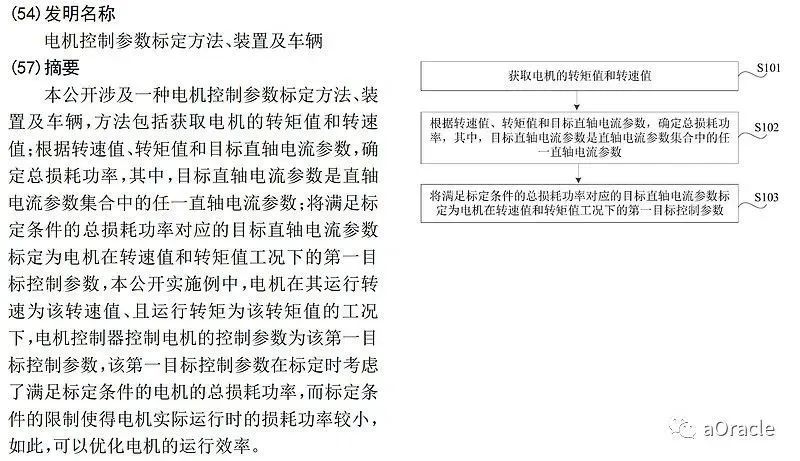

1.4电机控制参数标定方法装置及车辆实质审查

电机控制通过电机的转矩和转速确定电机的第一目标控制参数降低损耗功率优化电机运行效率从第二张图可以看出电机峰值转速至少达到每分钟18000转峰值扭矩400Nm以上

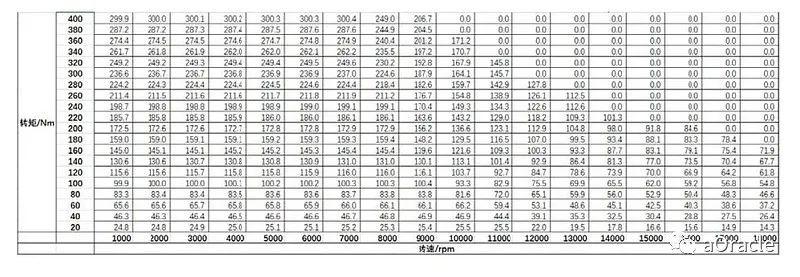

控制参数表

1.5液冷散热器电机控制器及车辆实质审查

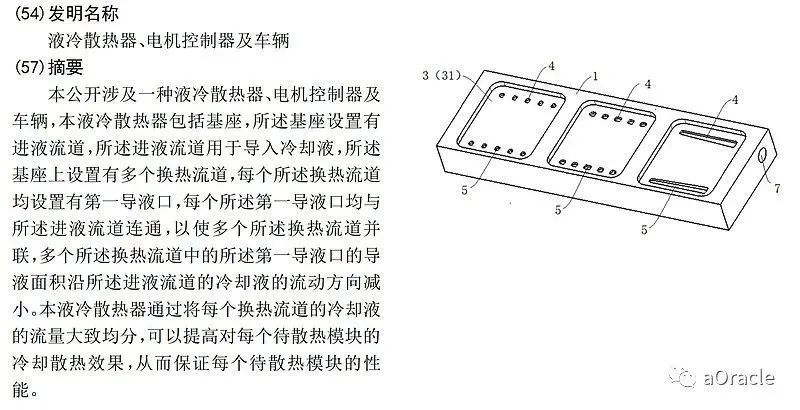

电机电控用液冷散热模块

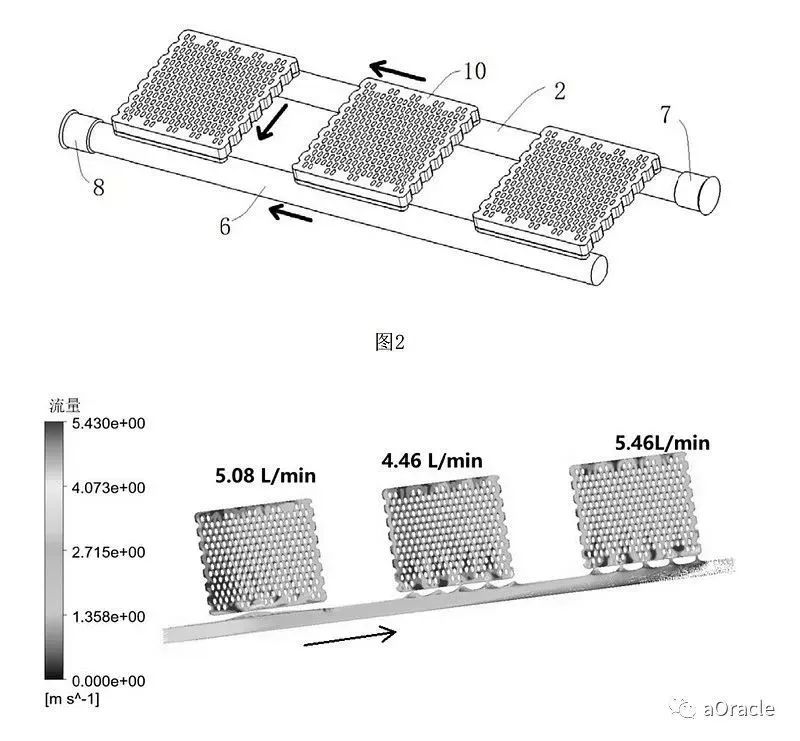

散热模块具体结构

1.6轴向磁通电机及车辆授权

磁通电机提升两个电机转子总成的协同提升生产制造效率

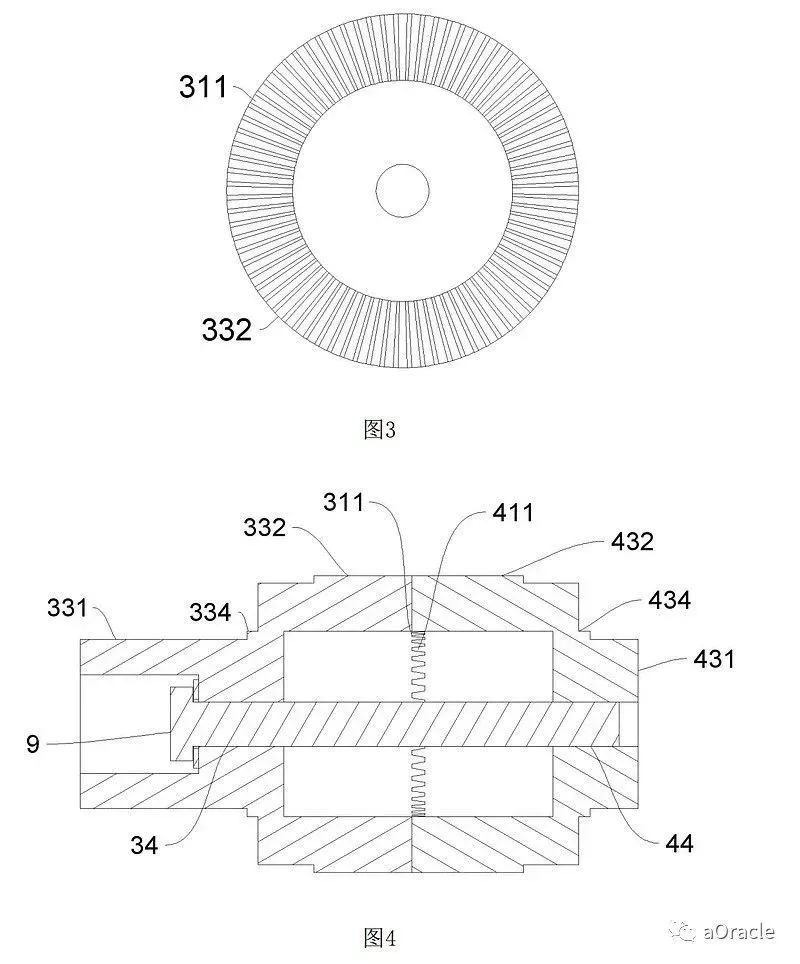

转子俯视图

1.7电机转子转子组件电机及车辆实质审查

小米汽车电机转子的一种可能结构主要提升高速下的强度和扭矩

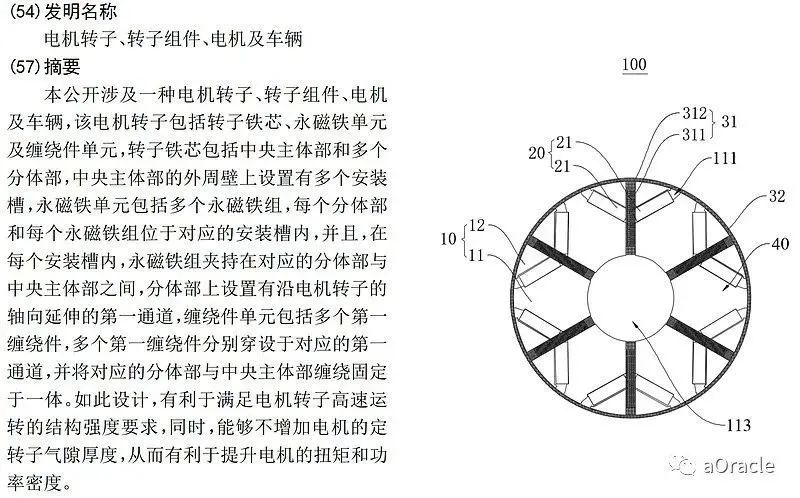

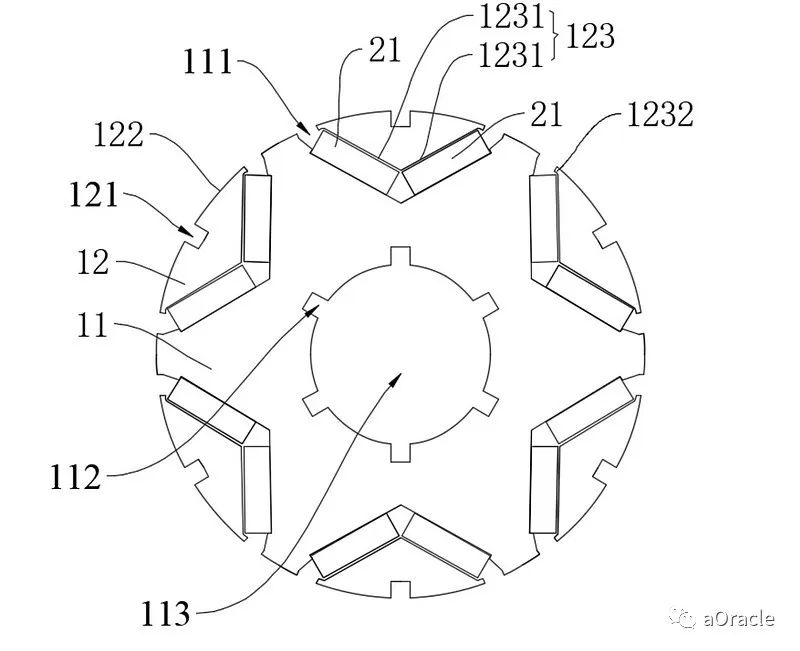

转子横截面
