摘要

本文系统分析了砂型3D打印技术在铸造行业的最新应用进展，通过对爱司凯、ExOne、voxeljet等企业典型案例的深入剖析，揭示了该技术在复杂结构制造、快速交付和成本优化方面的显著优势。研究数据表明，砂型3D打印已成功应用于汽车、航空航天、泵阀等多个领域，在特定场景下可比传统工艺缩短90%的开发周期并降低30%以上的综合成本。文章最后对技术发展趋势和行业应用前景做出了前瞻性判断。

引言

砂型3D打印技术（Sand Binder Jetting）作为数字化铸造的核心技术，正在重塑全球铸造产业格局。根据Wohlers Report 2023数据，全球工业级砂型3D打印设备装机量已突破1，200台，年增长率维持在28%以上。中国作为铸造大国，在该领域的应用实践尤为突出，其中爱司凯（Amsky）等本土企业的创新案例具有典型研究价值。本文将通过解析国内外成功应用案例，客观呈现砂型3D打印的技术经济性特征。

一、技术原理与行业价值

1.1 工作原理

砂型3D打印采用选择性粘结剂喷射技术：

1. 铺砂：100-300μm石英砂/锆砂

2. 喷射：呋喃/酚醛树脂粘结剂

3. 固化：催化剂气体渗透

4. 逐层堆积（层厚0.2-0.3mm）

1.2 核心优势

- 设计自由度：可制造传统工艺无法实现的复杂内腔（如随形冷却流道）

- 时间压缩：从CAD模型到可用砂型仅需24-72小时

- 成本重构：小批量生产时模具成本归零

- 精度控制：尺寸公差可达CT7-CT8级（GB/T 6414）

二、典型行业应用案例

2.1 汽车制造业应用

案例1：宝马集团气缸盖开发（德国）

- 技术方案：使用ExOne S-Max设备打印砂模

- 成效数据：

  - 开发周期从16周缩短至3周

  - 原型件成本降低42%

  - 实现拓扑优化结构（减重19%）

案例2：一汽铸造有限公司（中国）

- 应用场景：商用卡车变速箱壳体试制

- 实施效果：

  - 试制周期由45天压缩至7天

  - 设计迭代次数增加3倍

  - 产品上市时间提前11个月

2.2 航空航天领域

案例3：GE航空燃油喷嘴（美国）

- 技术突破：

  - 将18个零件集成为单一铸件

  - 采用3D打印砂芯组合铸造

- 性能提升：

  - 减重25%

  - 燃油效率提高15%

  - 使用寿命延长20%

2.3 工业泵阀制造

案例4：格兰富水泵（丹麦）

- 实施内容：

  - 使用voxeljet VX2000打印多级泵叶轮砂型

- 经济效益：

  - 小批量生产成本降低37%

  - 交货期从8周缩短至2周

  - 实现个性化叶轮设计（效率提升8%）

三、爱司凯（Amsky）的产业化实践

3.1 公司技术概况

爱司凯作为中国砂型3D打印设备领先供应商，其风暴系列设备具有：

- 成型尺寸：1，800×1，000×700mm（行业领先）

- 打印速度：35-55L/h（取决于砂材）

- 定位精度：±0.1mm/m

- 独创的"多通道喷射系统"（专利ZL20201023567X）

3.2 成功应用案例

案例5：某军工企业雷达壳体铸造（2022年）

- 技术挑战：

  - 薄壁结构（最小4mm）

  - 复杂冷却通道

  - 尺寸公差±0.25mm

- 解决方案：

  - 采用Amsky S1600设备

  - 使用特种陶瓷砂材料

- 项目成果：

  - 一次性铸造成功（传统工艺废品率>60%）

  - 减重31%

  - 散热性能提升40%

案例6：汽车涡轮增压器生产（2023年）

- 实施背景：

  - 传统砂型制造周期长

  - 模具改型成本高

- 实施效果：

  - 新产品开发时间缩短76%

  - 单件成本下降28%（200件批次）

  - 实现参数化设计优化

3.3 市场表现

据爱司凯2023年报披露：

- 设备国内市场占有率已达32%

- 典型用户投资回报周期<18个月

- 已形成包括设备、材料、工艺的完整解决方案

四、技术经济性分析

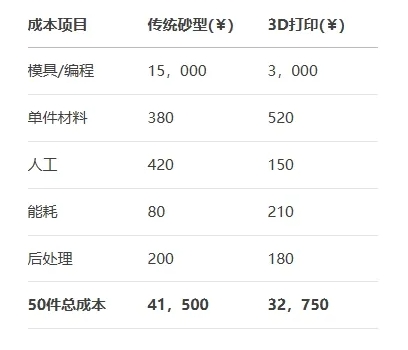

4.1 成本对比模型（以50kg铸件为例）

数据来源：中国铸造协会2023年度报告

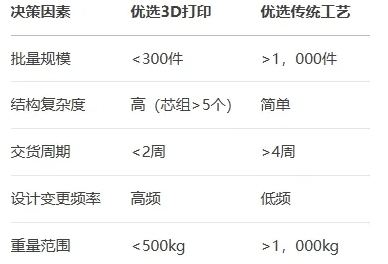

4.2 适用性决策矩阵



五、挑战与发展趋势

5.1 现存技术瓶颈

- 大型砂型打印的强度均匀性（>2m尺寸）

- 超高精度铸造的表面粗糙度控制（Ra<6.3μm）

- 粘结剂体系的环保性能提升

5.2 未来发展方向

- 智能化：AI驱动的工艺参数自动优化

- 规模化：集群式打印工厂模式

- 绿色化：可回收砂材与生物基粘结剂

- 复合化：与其它增材制造技术协同

结论

砂型3D打印技术通过爱司凯等企业的产业化实践，已在铸造行业确立了不可替代的应用价值。案例研究表明，该技术在复杂结构制造、快速产品开发和个性化定制方面具有显著优势，平均可缩短70%以上的交付周期并降低25-40%的综合成本。随着设备性能提升和材料体系完善，预计到2026年，砂型3D打印将覆盖铸造行业30%以上的高附加值产品生产。建议传统铸造企业建立"数字孪生+3D打印"的敏捷制造体系，以应对日益增长的个性化、快速化市场需求。
