全球制造业正面临碳中和与工业4.0的双重挑战，高端化、智能化与环保化已成为必然方向。在这一背景下，砂型3D打印技术应运而生，以其无模化、快速响应与高材料利用率的核心优势，有效解决了铸造业“高碳锁定”与“柔性不足”的困境，为铸造行业提供了全新解决方案。

PART 01

3D打印如何工作？

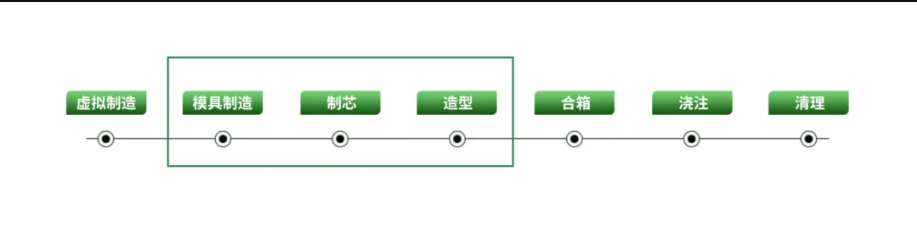

砂型3D打印本质上是一种数字化无模成形技术，将传统铸造工序节点从7个直降为5个，颠覆了“设计-制模-造型-浇注”的多工序流程。

从虚拟到现实的全过程：



01.三维模型设计


在软件中构建铸件数字模型，专注优化传统工艺难以实现的复杂结构。

02.砂型分型设计


将整体模型智能拆分为模块，实现一体化成形，减少后期拼装。

03.切片处理


将三维模型“切”成0.2~0.5mm的薄层，为精准打印奠定基础。

04.工艺仿真优化


使用Magma或ProCAST软件模拟金属液充型与凝固过程，提前预测并优化工艺，有效控制缺陷。

05.砂型打印成形

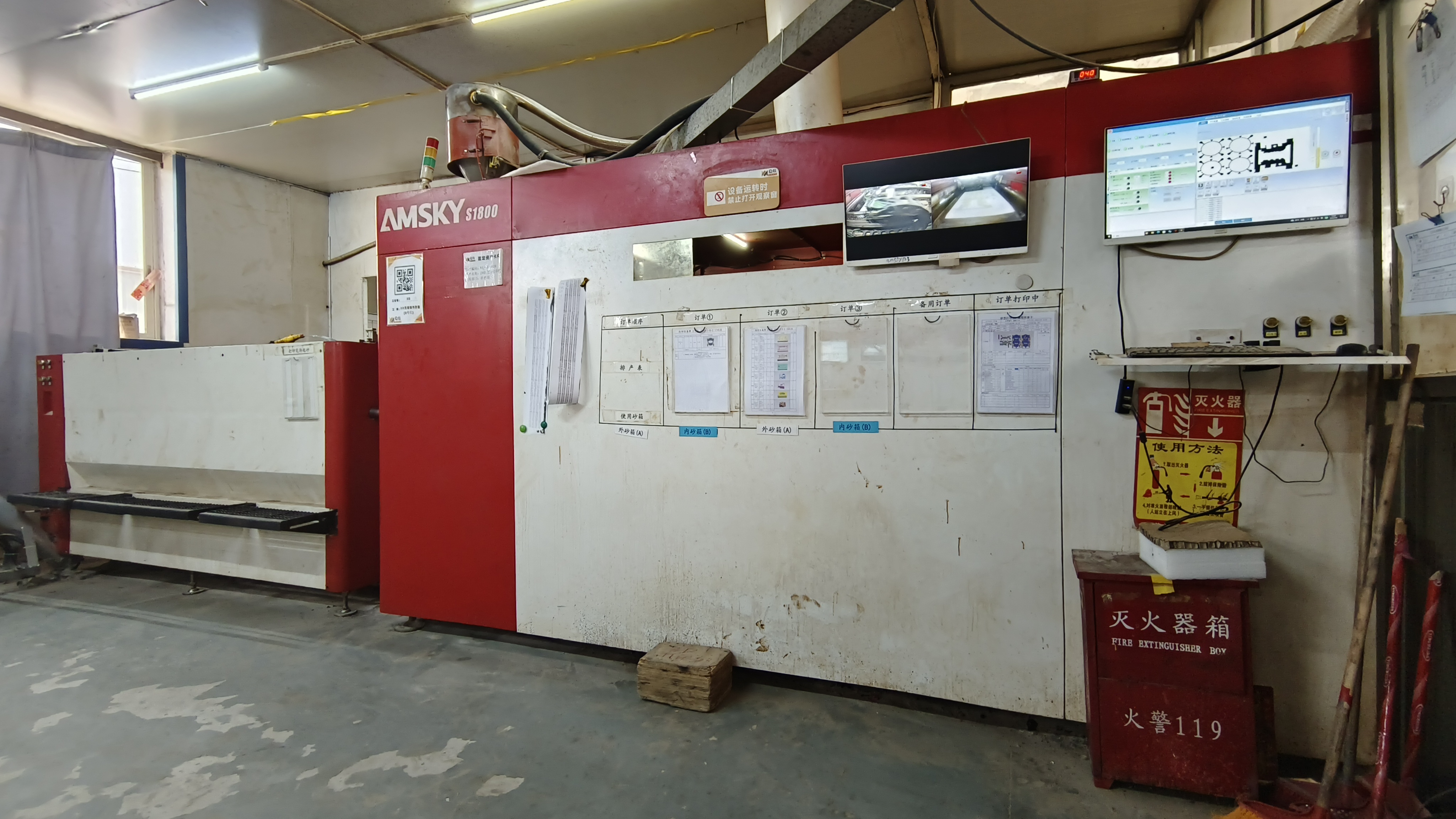

将设计的三维模型数据导入3D打印机，并在打印设备的料仓中装入打印材料(砂子和粘合剂)，打印机逐层喷射粘合剂，使砂粉层层堆积，最终形成实体砂型。

06.后处理


清理未固化的散砂，并进行必要打磨，即可得到可用于浇注的精密砂型。

这项技术正深刻地改变着铸造业的游戏规则：

01

设计自由

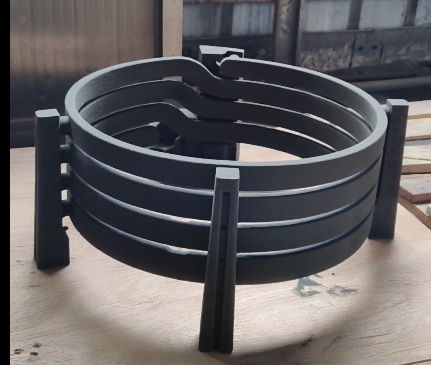

复杂结构成形：摆脱传统工艺限制，可直接打印内部空腔、弯曲流道等复杂形状，实现功能最优化的轻量化设计。

个性化定制：无需开模，能快速响应小批量、定制化需求，通过修改数字模型即可直接生产，极具灵活性。

02

缩短生产周期

简化模具制造：无需设计制造物理模具，可将CAD模型直接转化为砂型，省去中间环节，大幅缩短流程。

快速迭代修改：设计修改时，仅需调整数字模型并重新打印，避免了传统方式重新制模的时间与成本，加速研发。

03

提高精度和质量

尺寸精度高：型芯一体化设计减少了组装环节，降低了装配误差，使铸件尺寸更精确，表面质量更好。

内部质量好：砂型均匀密实，并能通过工艺优化控制凝固过程，有效减少夹砂、缩孔等内部缺陷。

04

成本效益

材料利用率高：按需打印的生产方式极大减少了废料产生，材料利用率可达90%以上。

材料利用率高：按需打印的生产方式极大减少了废料产生，材料利用率可达90%以上。

降低人工成本：自动化打印生产减少了对熟练制模、修型工人的依赖，降低了人工成本与操作误差。

05

绿色环保

减少废弃物排放：生产过程中产生的废砂、废料大幅减少，且大部分材料可回收再利用，更为环保。

改善生产环境：避免了大量化学试剂的使用，同时自动化生产也减少了粉尘和噪音，营造了更友好的工作环境。

展望未来

尽管优势明显，砂型3D打印技术仍面临设备投资成本高（超300万元/台）、标准化缺失、大批量生产经济性不足等产业化瓶颈。

随着材料多样化、设备智能化和产业链协同的不断发展，这项技术必将不断突破经济性瓶颈，完善产业生态。它无疑将成为推动铸造行业向高效、精密和绿色方向迈进的核心引擎。

   部分数据引用《铸造》期刊2025年10期
