工业云制造平台

这是读者最关心的问题。我们直接用数据说话。

（一）常温力学性能

砂型3D打印所用黏结剂通常为呋喃树脂，加入量一般控制在1.5%以内。在此配方下，打印出的砂型可达到以下性能指标：

- 抗拉强度 ≥ 2.0 MPa；

- 抗弯强度 ≥ 5.0 MPa；

- 打印尺寸精度可达 ±0.3 mm以内。

根据GB/T 2684-2021标准，传统树脂覆膜砂的常温抗拉强度要求为≥1.5 MPa。由此可见，3D打印砂型的强度不仅满足国标要求，甚至显著高于传统树脂砂的基准值。

在具体应用案例中，华中科技大学的一项研究表明，采用3DP工艺打印的砂型抗拉强度可达1.70 MPa，透气性大于400，各项力学性能均能满足合金钢铸造的使用要求。大连理工大学的研究也显示，打印砂型的抗拉强度稳定在1.5 MPa以上，抗弯强度可达3.0 MPa以上。

（二）高温性能和发气量

对于铸造而言，仅仅常温强度够还不行，砂型在高温金属液浇注过程中的稳定性至关重要。主要包括两个关键指标：

- 发气量：高端精密铸件要求3D打印砂型在1000℃时的发气量≤10 mL/g，这一指标已能满足精铸要求。

- 热稳定性：部分3D打印砂型在800℃、30分钟条件下，膨胀率可控制在1.5%以内，保证高温下尺寸稳定。

有研究数据表明：3DP打印砂型的最大发气量为14.6 mL/g，虽略高于高端精铸要求的上限，但完全可满足合金钢铸造等通用铸造工艺的使用需求。

> 小结：无论是常温抗拉强度，还是高温发气量和热稳定性，3D打印砂型都能满足主流铸造工艺的技术要求，部分指标甚至优于传统砂型。

三、3D打印砂型 vs 传统砂型：优缺点对比

为了更清晰解答“是否满足铸造要求”，我们从多个维度做一个对比。

关于透气性这一点值得一提：3D打印砂型因其高孔隙率特性，透气性尤为优异，有效解决了浇注过程中的呛火缺陷，并支持直接打印空心砂芯以进一步优化排气性能。传统砂型由于紧实度不均匀，透气性往往波动较大，而3D打印砂型可实现“均匀的透气性”，确保浇注过程中气体顺畅排出。

四、从“开模具”到“一键打印”——真实应用案例

纸上谈兵不如看实例。近年来，3D打印砂型已在多个行业实现成功应用。

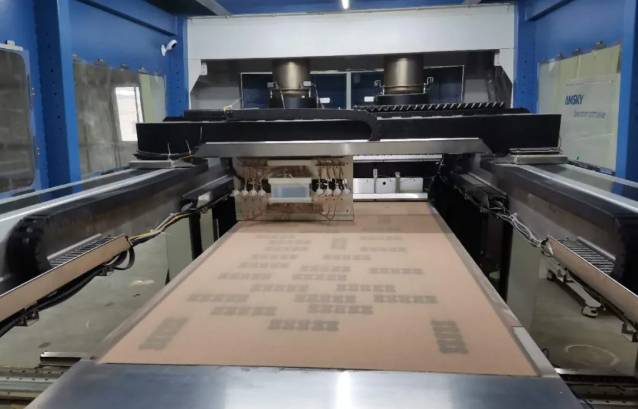

- 法士特集团（汽车零部件领域） ：2025年，法士特集团铸造分公司引入了黏结喷射铸造砂型3D打印机。传统工艺铸造复杂零件需要先开发模具再制作砂型，时间至少2—3个月；现在仅需2—3天即可完成新铸件的造型试制，效率提升数十倍。预计每月可打印成套砂型80—100套，全年完成铸件工艺验证超1000件。

- 酒钢集团西部重工（重型装备领域） ：该公司从2019年引进首台工业级砂型3D打印机后，产品研发周期缩短50%以上。一个由5小时打印而成的小型叶轮，让老工人们告别了“一把砂子一把泥”的日子目前已开发新产品50余项，涵盖液压件、泵阀、箱体、叶轮等多个品类，进入核电、水电、特种车辆等高端市场。

- 共享集团（全球铸造3D打印领跑者） ：共享集团通过自主研发的3D打印技术、机器人集成应用和全流程数字化管理，提出“五无”目标（无温差、无重体力劳动、无模具、无废砂粉尘排放、无吊车）。通过结合机械再生与热法再生的砂再生技术，旧砂回收利用率达到了惊人的98%，几乎实现了固废“零排放”。更在铸造3D打印产业化应用上实现全球领跑，为国内外多家头部企业提供智能制造系统解决方案。

- 欣鑫铸造（某工业机械泵体，1750°C高温浇铸） ：某泵体结构极为复杂，包含多个宽度仅2—3毫米的狭小内腔，传统方式需要近60天的生产周期。采用3DP+SLS复合砂型铸造工艺后，仅用20天就完成了10件产品的交付，效率较传统工艺提升了3倍。

五、不只强度高——核心竞争力都在哪里？

除了满足铸造所需的强度外，3D打印砂型还具备四大显著优势：

1. 无模成型，颠覆流程

传统铸造“设计→开模→造型→浇注”的路线中，模具制作是时间和成本的双重瓶颈。3D打印砂型将核心路径简化为“三维设计→直接打印砂型/芯→合箱浇注”，首件周期从数周至数月压缩至数天至2周。更重要的是，修改成本极低：传统开模如果设计有误，要么修改模具（周期长），要么重开模具（成本高）；而3D打印修改CAD模型即可，边际成本近乎为零。

2. 复杂结构一体成型

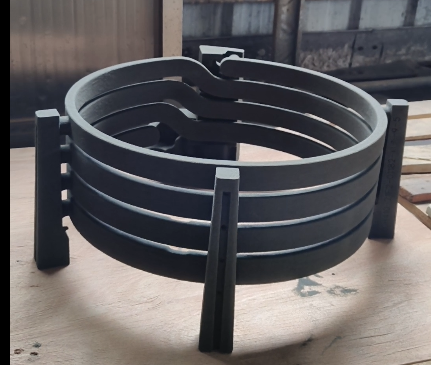

3D打印砂型彻底摆脱了传统制芯工艺中的拔模斜度和分型面限制，可实现传统工艺无法完成的复杂内腔一体化结构铸型，避免因芯子拼接产生的披缝和错型问题。这对于航空发动机机匣、汽车发动机缸体缸盖等复杂零部件的制造意义重大。

3. 绿色环保，助力碳中和

铸造行业是传统的“高污染、高能耗”典型，而3D打印砂型正在改变这一印象。以共享集团为例，3D打印智能工厂实现了无废砂粉尘排放，旧砂回收利用率达98%以上。有数据显示，3D打印砂型铸造全流程碳足迹可降低50%。工信部等部门联合发布的《关于推动铸造和锻压行业高质量发展的指导意见》也明确指出，将通过砂型3D打印等先进铸造工艺的产业化应用，推动铸造行业颗粒物污染排放量较2020年减少30%以上，年铸造废砂再生循环利用达到800万吨以上。

4. 标准化体系日趋完善

一项技术的成熟离不开标准的支撑。目前，我国已在3D打印砂型领域形成了一套日趋完善的标准体系：GB/T 42156-2023《铸造砂型3D打印设备 通用技术规范》、GB/T 46153-2025《铸造砂型3D打印设备 精度检验》以及国际标准ISO/ASTM 52919:2025《增材制造 鉴定原则 金属铸造砂型的试验方法》均已发布实施。沈阳铸造研究所在材料、工艺规范、安全能耗等领域制定的关键技术标准，更是使3D打印砂型强度比进口材料提升了20%以上。

六、挑战与未来展望

尽管优势明显，3D打印砂型也并非没有挑战。

当前存在的不足：

- 打印速度仍有瓶颈：对于大批量生产的砂型，3D打印单件成本仍高于传统批量制芯工艺。不过随着高速打印头技术的发展和多机并行打印方案的出现，这一问题正在逐步缓解。

- 大尺寸砂型成本偏高：超大尺寸（数米以上）的砂型3D打印对设备规模、材料消耗和打印时间提出了较高要求，单件成本仍然较高。目前更适合用于试制、小批量和复杂件生产。

- 材料适配性有待提升：不同铸造金属（铸铁、铸钢、铝合金、铜合金等）对砂型的性能需求差异显著，现有呋喃树脂体系虽已成熟，但在某些极端工况（如超高温合金铸造）仍需进一步优化。

市场前景一瞥：

据《2026年全球增材制造市场报告》显示，3D砂型打印市场规模已达42.7亿美元，年增长率稳定在18.5%。中国作为全球最大铸造市场，砂型3D打印技术渗透率从2020年的7.3%跃升至2026年的24.6%，国产品牌市场占有率突破65%，实现了从技术追赶到市场引领的历史性转变。

预计未来5年，随着打印速度的提升、设备成本的下降以及材料体系的不断完善，3D打印砂型将从“复杂件试制神器”稳步向“批量化生产工具”过渡。铸造厂采用该技术可实现投资回收期缩短至2—3年，真正实现从“经验铸造”到“数据铸造”的跨越。

结语

回到最初的问题：3D打印砂型强度如何？是否能满足铸造要求？

答案是肯定的。

从数据上看，3D打印砂型的抗拉强度普遍达到1.5—2.0 MPa以上，完全满足国家标准和高端铸造的实际要求；从应用上看，汽车发动机缸体、航天航空机匣、重型机械泵阀等复杂零部件均已实现批量生产验证；从环保和经济性上看，无模成型、砂料循环利用、碳排放减少等优势，更使3D打印砂型成为铸造行业数字化转型和绿色升级的关键一环。

随着技术成熟和成本下降，“无模数字化铸造”将不再是实验室的概念，而是每一座智能铸造工厂的标配。对于正在考虑转型升级的铸造企业来说，现在正是布局3D打印砂型技术、抢占市场竞争制高点的关键时机。

本文综合分析了3D打印砂型技术的原理、力学性能、应用案例和发展趋势，旨在为关注该项技术的铸造从业者提供决策参考。如需了解更多技术细节或获取个性化方案建议，欢迎与我们深入交流。视频号：3DP打印陈总
