在研发降本这条路上，有一个观点被反复验证：

不了解制造工艺的工程师，永远画不出低成本的产品。

设计不是凭空想象，而是基于工艺能力的创造性表达。

在众多成型工艺中，砂型铸造——这门延续数千年的古老技艺，依然在大型、复杂、小批量结构件领域占据不可替代的地位。

今天，我们以工程师的视角，重新系统认识砂型铸造，并探讨砂型3D打印技术如何在样件试制与小批量定制中，带来颠覆性的效率与成本优势。

 一、什么是砂型铸造？——“万能工艺”的底蕴

砂型铸造，就是用砂子做成模具，然后向其中浇注金属液体的成型方法。

流程看起来原始，但正因为它的简洁与极端灵活，至今仍是全球用量最大、适用范围最广的铸造工艺。

核心原理：

砂型 = 外模（决定外形） + 砂芯（决定内腔）

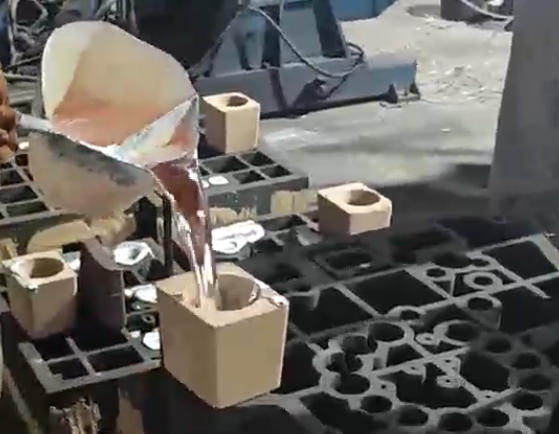

金属液经浇口注入 → 冷却凝固 → 清砂取出 → 得到铸件

砂子是整个工艺的灵魂。不同砂种决定了铸件的质量与成本：

 二、传统砂型铸造的完整流程

1. 设计与制模：根据3D图制作木模/铝模，考虑收缩率、拔模斜度等。

2. 造型与制芯：制作外模与内部砂芯，组合形成型腔。

3. 合型与浇注：合箱、浇注金属液、冷却。

4. 开箱清砂：取出铸件，清理浇冒口、打磨、热处理等。

这个流程的降本思维在于：越早在设计阶段考虑造型、分型、浇注方式，后期成本越低。

 三、砂型铸造的五大传统优势

1. 材料通用性极强：钢、铁、铝、铜、不锈钢……几乎一切可铸金属。

2. 模具成本低、周期短：适合样机开发与非标小批量。

3. 可做超大结构件：从几百克到几百吨，如机床床身、风电底座。

4. 复杂内腔一次成型：通过砂芯实现，减少焊接与机加工。

5. 快速验证：新产品阶段无需高昂模具投入即可出样。

 四、砂型3D打印技术：样件试制与小批量定制的革命

传统砂型铸造虽好，但在试制、修改、小批量定制场景中，仍受限于制模周期长、修改成本高、复杂砂芯难以一体成形等问题。

砂型3D打印技术应运而生，它是对传统砂型铸造的数字化升级，尤其适用于：

- ? 样件功能验证

- ? 多版本迭代设计

- ? 小批量定制化铸件

- ? 极复杂内腔结构（无需拆分砂芯）

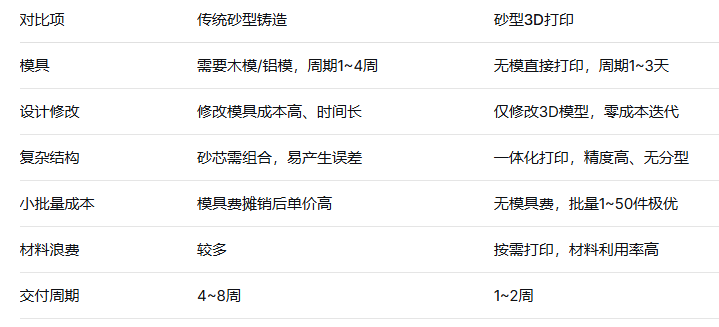

 砂型3D打印的核心优势

> 一句话总结：

> 传统砂型铸造适合大批量、少变动的中大型铸件；

> 砂型3D打印则完美覆盖样机试制、研发迭代、小批量定制的“柔性制造”需求。

 典型应用场景

- 样件试制：新产品开发中，用3D打印砂型快速得到真实金属铸件，进行装配与性能验证，比机加工模拟件更贴近实际工况。

- 小批量定制：特种装备、航空航天备件、医疗设备壳体——批量5~50件，传统开模不划算，3D打印随需随造。

- 复杂一体成型：例如带有曲面流道的液压阀体、拓扑优化的支架结构，传统分芯困难，3D打印一次成型。

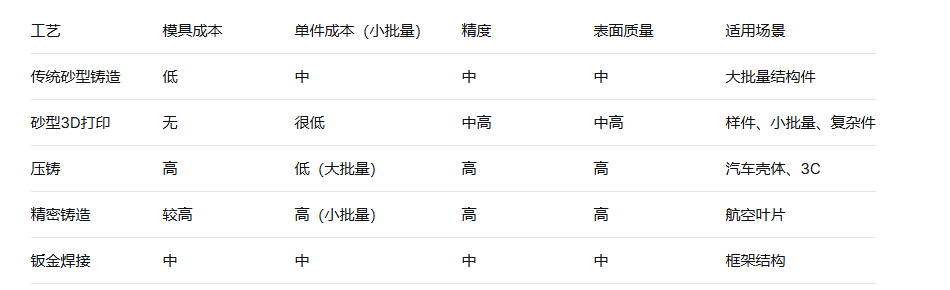

 五、砂型铸造 vs 其他工艺（传统+3D打印版）

砂型铸造的“黄金场景”（含3D打印）：

- 大体积、复杂结构、小批量、高单价的零件

- 样机验证、研发迭代、应急备件

 六、哪些零件最适合结合砂型3D打印？

1. 样机与试制件：发动机缸体样件、泵体样件、变速箱壳体样件

2. 小批量定制结构件：机器人关节、特种车辆支架、风电变桨壳体

3. 拓扑优化/轻量化件：航空航天支架、医疗影像设备底座

4. 传统分芯困难的复杂内腔件：多弯道阀体、集成流道壳体

 七、工程师视角下的降本新启示

 1. 选工艺 = 选成本路径

传统砂型铸造在小批量下已有优势，加上3D打印无模化后，样件阶段的单位成本进一步拉低——不再需要为几个样品支付整套模具费。

 2. DFC（面向成本设计）与3D打印天然契合

- 减法原则：一体化设计减少装配件数，3D打印可以轻松实现复杂整体结构。

- 减少机加工：3D打印砂型可直接铸出近净形孔道、螺纹底孔、曲面，大幅减少后道工序。

 3. 跨业对标 + 数字化砂型 = 创新加速

- 汽车轻量化理念 → 用于机械底座

- 航空拓扑优化 → 结合3D打印砂型，实现“设计即制造”

- 模块化设计 → 快速迭代不同版本

 结语：懂工艺 + 用新技术 = 真正的降本主动权

砂型铸造从未过时。

而砂型3D打印技术，则给这门古老工艺装上了“数字化的引擎”——

让工程师在样件试制、小批量定制、复杂结构验证中，第一次真正拥有了低成本、快速、自由设计的能力。

> 不懂工艺的工程师，只是在画图。

> 懂工艺、会应用新技术的工程师，才是在真正创造价值。

记住：降本不是砍材料，而是选对工艺路径。砂型3D打印，就是样件与小批量时代的降本利器。
