从传统到智能：全面解析铸造工艺及3D打印砂型新技术

创建时间：2026-07-14 来源: 阅读量：62

铸造是机械制造行业最古老、最核心的金属成形工艺之一，凭借成型灵活、适配性广、成本可控的优势，成为各类机械零件毛坯生产的主流方式。从传统手工砂型铸造，到精密熔模铸造、金属型铸造，再到当下热门的3D打印砂型铸造，铸造工艺不断迭代升级。

今天这篇文章，带大家全方位吃透铸造核心知识，涵盖工艺流程、成型原理、工艺特点、传统造型方法、常见缺陷防治，以及全新的3D打印砂型智能铸造技术。

一、铸造核心工艺流程

铸造是多工序协同的复杂工艺，从工艺规划到成品检验，全流程分为五大核心环节，环环相扣直接决定铸件质量：

1. 生产工艺准备

依据零件图纸、生产批量、交货周期，定制专属生产工艺方案，编制完整工艺文件，绘制专业铸造工艺图，明确浇注位置、分型面、冒口、加工余量等核心参数，为后续生产提供标准依据。

2. 生产物料与装备准备

筹备熔化原材料、造型制芯材料，同时制备或校验模样、芯盒、砂箱、浇注工具等工艺装备，确保设备、物料状态达标，满足生产需求。

3. 造型与制芯

通过手工或机器设备制作砂型与砂芯，搭建出与零件外形、内腔匹配的铸型型腔，是决定铸件外形和尺寸精度的关键工序。

4. 金属熔化与浇注

将铸铁、铸钢、铝合金、铜合金等金属原料加热熔化为液态，使其具备良好流动性，再通过浇包注入铸型型腔。

5. 落砂清理与铸件检验

待铸件完全冷却凝固后，完成落砂、去毛刺、打磨、修整等工序，再通过外观检测、性能检测、无损检测等方式，筛选合格铸件，剔除残次品。

二、铸造成形基本原理

铸造成形的核心逻辑简单易懂：通过高温加热将固态金属熔化为具有流动性的液态金属，将其注入预设形状的铸型型腔中，在重力、压力、离心力、电磁力等外力作用下填满整个型腔。

随后液态金属在型腔中缓慢冷却、凝固、结晶，最终固化为固态铸件。多数铸件作为毛坯，经切削加工后成为成品零件；部分高精度、低粗糙度的优质铸件，可无需二次加工，直接投入使用。

三、型砂的组成与核心性能

砂型铸造的核心耗材为型砂（含芯砂），砂型、砂芯的质量直接决定铸件成型效果，其组成和性能有严格标准。

1. 型砂基本组成

型砂由原砂、粘接剂、附加物三部分构成：

原砂：主体原料，选用含泥量低、颗粒均匀的海砂、河砂或山砂，形状以圆形、多角形为佳；
粘接剂：用于固化砂体，常见有粘土、水玻璃、树脂、合脂油等，对应形成粘土砂、水玻璃砂、树脂砂等不同类型型砂；
附加物：按需添加煤粉、锯末、纸浆等材料，优化型砂透气性、溃散性、耐火度等专项性能。

2. 核心性能要求

合格型砂必须具备高强度、良好透气性、高耐火度、适宜退让性、流动性、紧实率及溃散性，任意一项性能不达标，都会引发气孔、粘砂、裂纹等铸件缺陷。

四、铸造工艺核心特点

作为主流毛坯加工工艺，铸造相比锻造、切削加工等工艺，具备不可替代的优势，同时适配场景广泛：

适配范围极广：不受金属材质、尺寸、重量限制，可生产铸铁、铸钢、铝/铜/镁合金等各类铸件，重量从几克到数百吨，壁厚0.5mm至1m均可实现；
可成型复杂结构：擅长生产带复杂内腔、异形曲面的零件，箱体、缸体、叶轮、叶片等复杂毛坯，仅铸造工艺可高效实现；
省材省工：铸件成型尺寸、形状与成品零件高度接近，大幅减少金属损耗和后续切削加工工时；
成本低廉：原材料来源广泛、价格亲民，工艺灵活度高；
生产适配性强：既可手工单件小批量生产，也可机械化、自动化大批量量产，适配各类生产需求。

五、传统手工造型核心方法

砂型铸造分为手工造型和机器造型，其中手工造型装备简单、操作灵活、适应性强，广泛应用于单件、小批量生产，常用方法分为4类：

1. 整模造型

将完整模样整体放置在单个砂箱内，无分模面，操作最简单，不会出现错箱缺陷。仅适用于形状简单、最大截面在端部的铸件，如轴承座、齿轮坯、壳体等。

2. 分模造型

将模样从最大截面处拆分两半或多部分，通过销钉定位，分别放置在上下砂箱。分为两箱分模和三箱分模：两箱造型适配水管、阀体、轴套等带孔复杂铸件；三箱造型适配两端大、中间小的零件，如带轮、刀架，可解决起模难题，但精度较低、工序复杂，仅用于特殊复杂铸件。

3. 活块模造型

针对铸件凸台、筋条等妨碍起模的结构，将其设计为可拆卸活块。起模时先取出主体模样，再从侧面取出活块，适配单件小批量、带局部凸起结构的铸件生产。

4. 挖砂造型

模样整体不可拆分，造型时人工挖除妨碍起模的型砂，分型面为曲面。操作技术要求高、效率低，仅适用于手轮等曲面轮廓、单件小批量铸件。

六、手工制芯与工装匹配关系

砂芯（型芯）主要用于成型铸件内部空腔，长期接触高温金属液，工况恶劣，因此芯砂的强度、耐高温性、透气性、退让性、溃散性要求远高于普通型砂。

手工制芯无需专用设备，依靠整体式、对开式、可拆式芯盒即可完成，应用十分普遍。

零件、模样、芯盒、铸件的匹配关系：模样决定铸件外部轮廓，芯盒制作砂芯、决定铸件内部轮廓。单件小批量手工生产常用木质模样与芯盒，大批量机器生产则采用铝合金、铸铁、硬塑料等耐磨高精度材质。

七、常见铸件缺陷、成因及预防方案

铸造工序繁杂，原材料、工艺、操作、设备等任一环节失误，都会引发铸件缺陷。以下是行业高频缺陷的特征、成因及针对性预防措施：

1. 气孔

特征：铸件表面或内部出现大小不一、内壁光滑的孔洞；

成因：物料、工具未烘干，型砂含水过高、透气性差，浇注温度过低、速度过快，型芯通气孔堵塞；

预防：严控物料烘干工序，优化型砂配比提升透气性，规范浇注参数，疏通型芯通气通道。

2. 缩孔、缩松

特征：厚壁区域出现不规则粗糙孔洞，缩松为密集微小孔隙，易导致铸件渗水、强度不足；

成因：铸件壁厚不均、热节过大，冒口、冷铁设置不合理，浇注温度过高，合金收缩率超标；

预防：优化铸件结构，均匀壁厚，合理布置冒口与冷铁，采用顺序凝固工艺，降低浇注温度与速度。

3. 砂眼

特征：铸件孔洞内填充型砂，影响铸件致密性；

成因：型砂强度不足、砂型紧实度不够，合箱时型腔散砂未清理，浇注系统冲刷损坏砂型；

预防：严控型砂性能与造型紧实度，合箱前彻底清理型腔，优化浇注系统结构。

4. 粘砂、夹砂

特征：粘砂为铸件表面粘连砂粒、粗糙不平；夹砂为铸件表面夹有砂层，伴随金属瘤状突起；

成因：型砂耐火度低、配比不合理，浇注温度过高、速度过慢，砂型受热膨胀开裂；

预防：选用高耐火度原砂，优化型砂配方，严控浇注温度与速度，大平面铸件采用倾斜浇注。

5. 冷隔、浇不足

特征：冷隔为铸件未完全融合的圆滑缝隙；浇不足为铸件型腔未填满、局部缺肉；

成因：浇注温度过低、速度慢、中途断流，铸件壁薄、浇道设计不合理；

预防：适当提升浇注温度与速度，优化浇注系统，保证浇注连续无断流。

6. 裂纹（热裂、冷裂）

特征：铸件出现开裂，断面伴随氧化膜，热裂裂纹弯曲，冷裂裂纹笔直；

成因：铸件壁厚不均、冷却不均，型砂退让性差，落砂过早，金属硫、磷杂质超标；

预防：优化结构均匀壁厚，提升型砂退让性，严控合金成分，合理控制落砂时间。

7. 错型

特征：铸件沿分型面发生错位偏移；

成因：模样对位不准、合箱错位，砂箱未夹紧、压铁不足；

预防：精准对位模样，规范合箱操作，加固砂箱、足量放置压铁。

八、浇注与熔化核心工艺规范

1. 浇注工艺原则与操作要点

铸造浇注遵循高温出炉、低温浇注核心原则：高温出炉可促进熔渣上浮、去除气体，减少夹渣、气孔缺陷；低温浇注可降低金属收缩量、减少型腔烘烤损伤，规避缩孔、粘砂问题。

浇注操作严格遵循慢—快—慢节奏：初期慢浇对准浇口、排气防冲击；中期快浇避免冷隔、浇不足；末期慢浇防溢料、减少飞边。同时所有浇注工具、添加剂必须提前烘干，浇注时点燃型腔溢出气体，保障质量与安全。

2. 坩埚炉熔化工艺

铝合金、铜合金、锌合金等有色金属熔点较低，中小铸造企业普遍采用坩埚炉（电阻式、焦炭式）熔化，大型铸件可采用反射炉。坩埚炉操作简单、温控便捷，适配中小批量有色金属铸件生产。

九、两大精密特种铸造工艺

1. 熔模铸造（失蜡铸造/精密铸造）

采用蜡料制作一体式蜡模，反复涂覆耐火涂料形成模壳，高温熔失蜡模、焙烧模壳后浇注金属液，属于无分型面精密铸造工艺。

核心优势：精度可达CT4-6级，表面粗糙度Ra1.6~3.2μm，可铸造0.3mm薄壁、0.5mm微孔的复杂合金零件，适配不锈钢、高温合金、钛合金等难加工材料，大幅减少机械加工工序，多用于涡轮叶片、精密机械配件。

2. 金属型铸造（硬模/永久型铸造）

采用耐热铸铁、耐热钢制成可重复使用的金属铸型，替代传统一次性砂型，可循环使用数百至数千次。

核心优势：铸件强度、硬度、精度显著高于砂型铸件，金属利用率提升15%-30%，无需大量型砂，工序简单、易自动化生产；

局限性：金属型无透气性、无退让性，制造成本高，易产生浇不足、开裂缺陷，仅适配批量大、形状简单的中小型铸件。

十、工艺革新：3D打印砂型铸造（智能铸造新趋势）

传统砂型铸造依赖手工/机器制模、翻砂，工序繁琐、周期长、复杂结构成型难度大。而3D打印砂型铸造作为新一代数字化增材制造工艺，彻底颠覆传统生产模式，成为中小批量、高精度、复杂铸件的最优解决方案。

1. 工艺原理

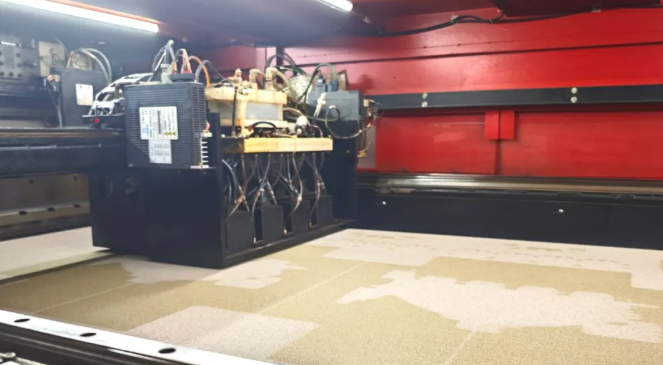

核心采用粘结剂喷射成型技术，无需制作木质、金属实体模样。依托铸件三维CAD数字模型，由砂型3D打印机自动逐层铺设铸造专用砂材（石英砂、陶瓷砂），精准喷射环保树脂粘结剂固化堆叠，直接一体化打印出砂型、砂芯及浇注系统，后续经清砂、合箱、浇注、冷却后得到成品铸件。

2. 完整工艺流程

三维建模→模型切片数据处理→3D打印逐层成型砂型/砂芯→多余散砂清理→砂型加固预处理→合箱装配→金属液浇注→冷却凝固→落砂清理→铸件检验

3. 核心优势（对比传统砂型铸造）

无模生产，周期极短：跳过制模、翻砂、修模全流程，传统数周的制型周期可缩短至48小时内，新品研发、试样效率大幅提升；
成型能力极强：突破传统造型限制，可打印传统工艺无法实现的异形内腔、随形流道、薄壁复杂结构，设计自由度提升80%；
精度高、缺陷少：数字化一体成型，无错箱、偏芯问题，铸件尺寸一致性好，表面质量优于手工造型，大幅降低气孔、砂眼、错型等缺陷率；
省材高效：材料利用率高达98%，无模具损耗，无需大量人工修型，单件小批量生产成本更低；
适配性广：兼容铸铁、铸钢、铝合金、铜合金等绝大多数铸造合金，适配航空、汽配、工程机械等多领域复杂铸件生产。

4. 应用场景

主打新品快速试样、单件小批量定制、复杂异形铸件生产，广泛应用于汽车零部件、航空航天配件、液压阀体、工程机械异形毛坯、文创精密铸件等领域，完美弥补传统铸造与精密铸造的工艺短板。

十一、总结：铸造工艺的迭代与适配

传统手工砂型铸造灵活低成本，适配通用常规铸件；熔模、金属型铸造主打高精度、大批量标准化生产；而3D打印砂型铸造作为数字化新工艺，解决了传统工艺周期长、复杂件难成型、新品迭代慢的痛点，成为当下铸造行业智能化升级的核心方向。

不同铸造工艺各有优劣，实际生产中需根据铸件结构、精度要求、生产批量、成本预算，择优选择适配工艺，实现质量与效率的最优平衡。
