想要看懂图纸，需要学会标注，今天分享一下形位公差的知识。

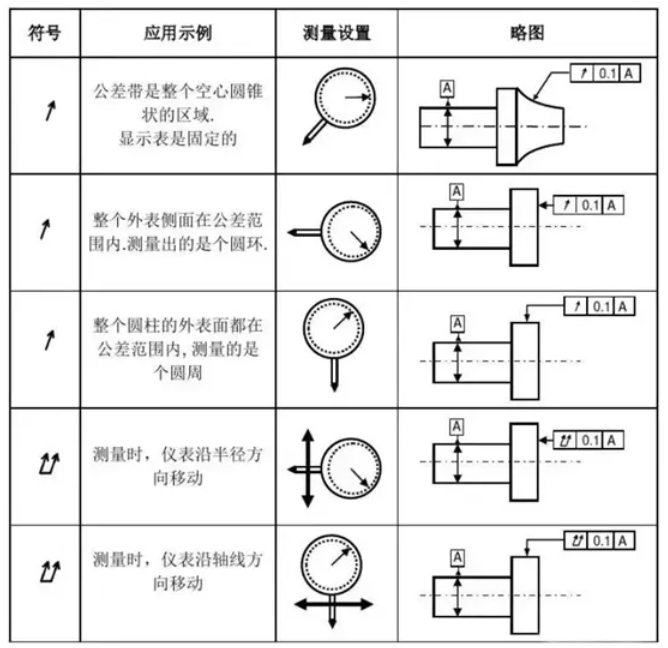

跳动公差：

固定仪表测量普通跳动，移动（沿轴向）仪表测量全跳动公差。

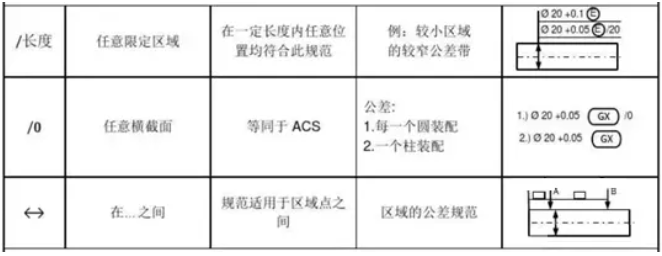

局部，长度的区域规范。





具有排序特性的公差符号。

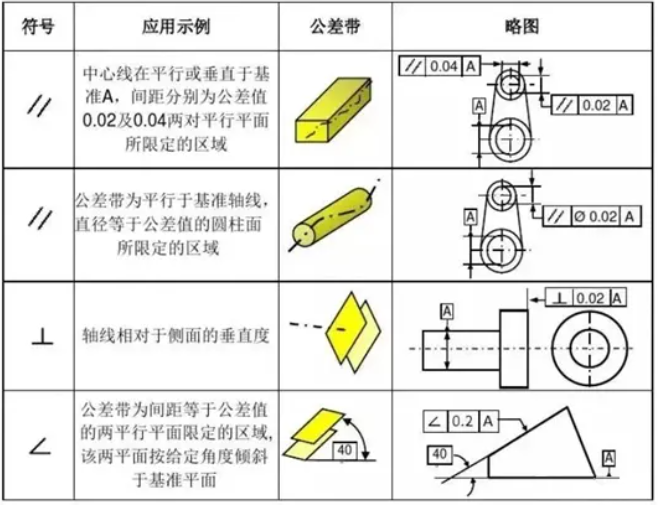

方向公差，方向公差带（位置可以自由移动）。

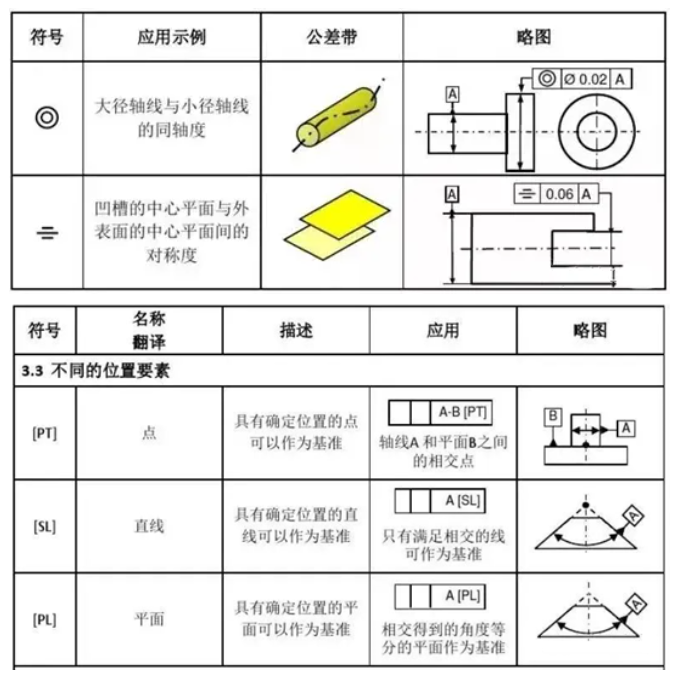

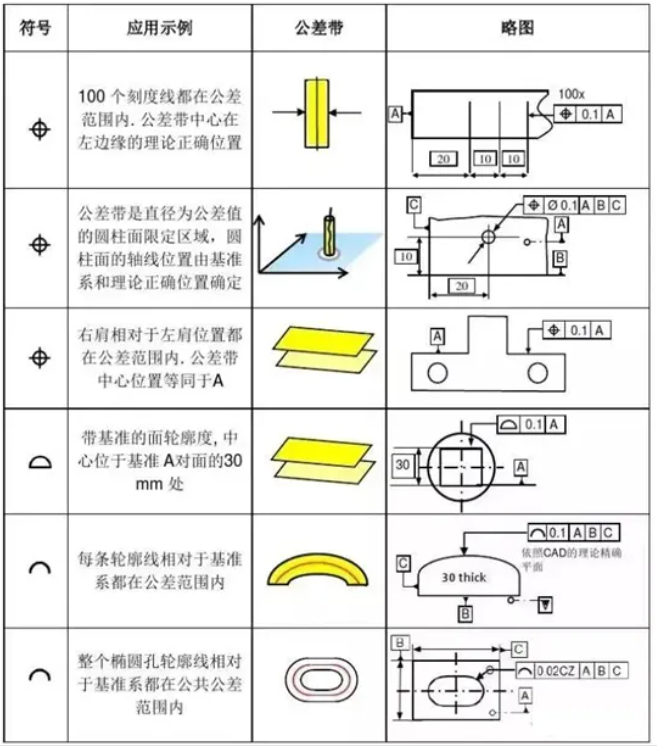

位置公差，方向和指定区域，公差带中心在理论正确位置，偏差一定是双倍的。




标准ISO 5459（2010）的其他公差修正符号。




图纸未注时GPS标准默认方法


1.依照ISO 8015描述的独立原则：尺寸、形状和位置相互之间彼此独立，元素之间也是相互独立的。


2.每一个尺寸输入都没有调整，两点法测量依据ISO 14405-1。

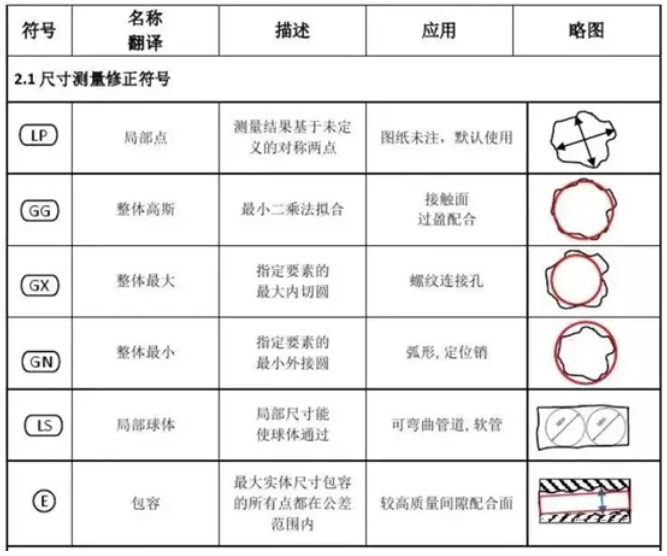

线性尺寸测量依照ISO 14405-1的定义

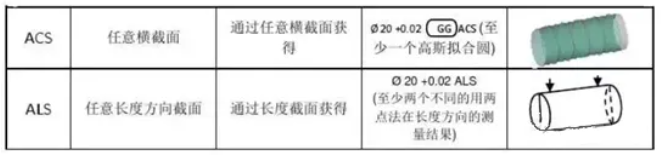

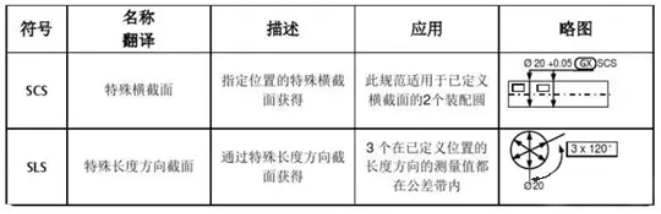

截面区域特性

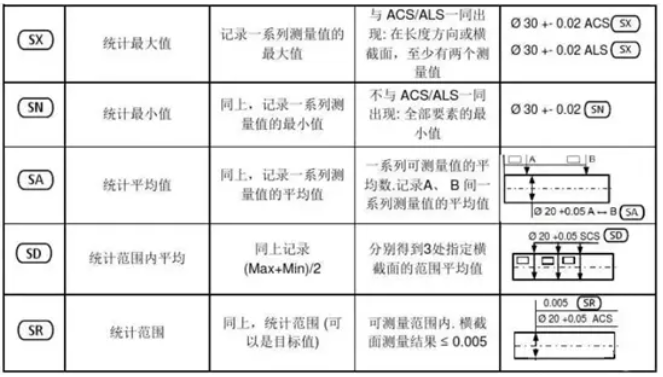

标准14405-1定义使用的其他公差修正符号

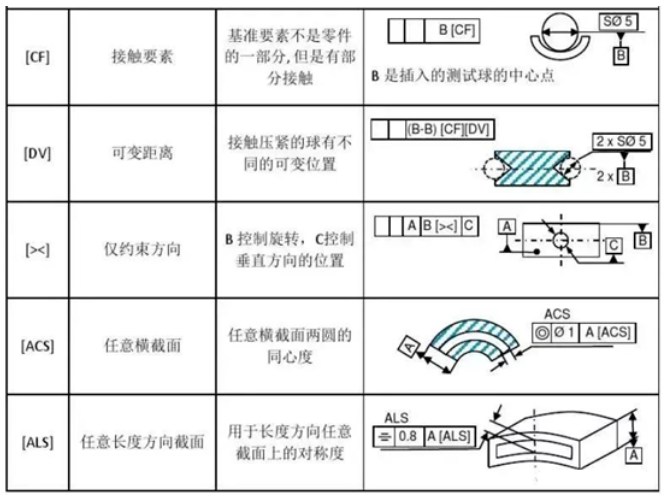

依照ISO 5459（2010）的参考基准的公差调整符号：

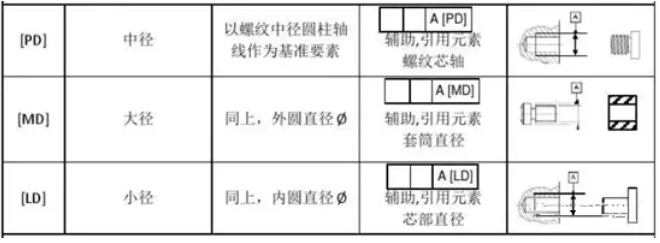

螺纹规范。

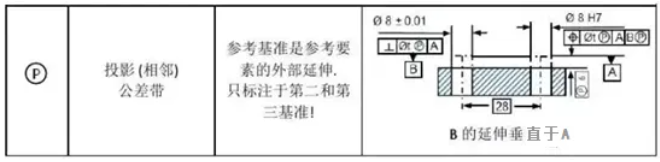

投影基准。

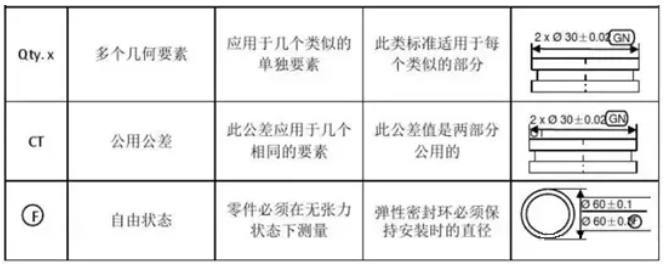

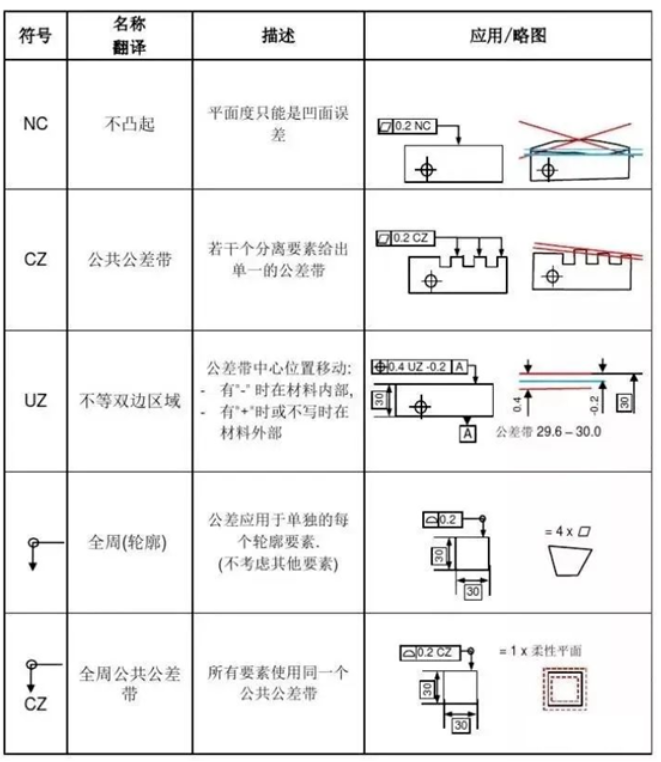

依照ISO 1101（2008）定义的公差修正符号。



标准ISO 1101（2008）定义的形状和位置公差：

形状公差无基准。
