现阶段，新能源汽车主要分为纯电动汽车，插电式混合动力，燃料电池汽车。其中纯电动和燃料电池是没有发动机，而混动现在多数采用油+电混合，所以还是有发动机的。无论他们有没有发动机，变速器都是必须有的，因为多数车辆为了动力便于集中控制，一般只采用一个动力电机，这样电机到驱动车轮之间的动力传递就还需要加一个变速器，具有变速、增妞、缓冲等功能。今天我们就来了解一下新能源汽车中的7种变速器。
1. 同轴变速器

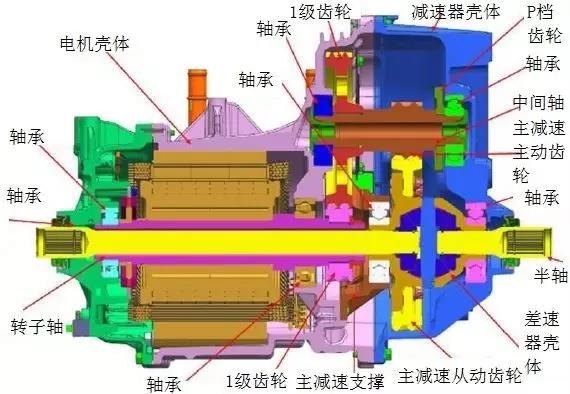

吉凯恩变速器，输入轴与输出轴同轴。图1 为吉凯恩同轴单档变速器剖视图。应用在沃尔沃（ Volvo ) XCgO 下 8 混合动力汽车上。雪佛兰（ Chevrolet ) Bolt 变速器，输入轴与输出轴同轴。图 2为雪佛兰 Bolt 同轴单档变速器剖视图。应用在雪佛兰 BOIt 纯电动汽车上。输入轴输出轴同轴结构，可减小变速器尺寸，便于整车布置。
（图1）
（图2）
2. 两档变速器
现有常用的电动汽车两档变速器有AMT结构和DCT结构。采用AMT结构时，需要使用同步器，此时换挡冲击较大，而采用DCT结构时，由于变速箱只有两个档位，此时双离合器结构会使成本增加很多。

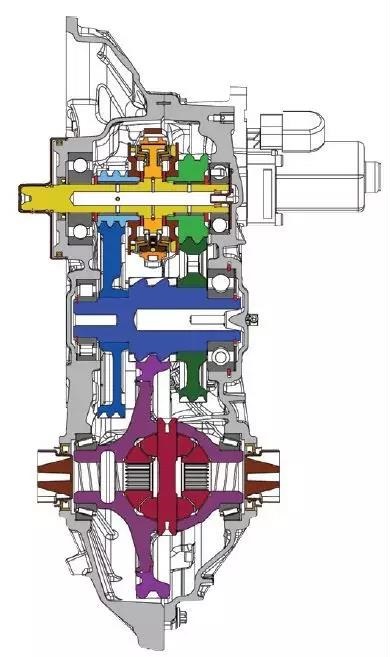

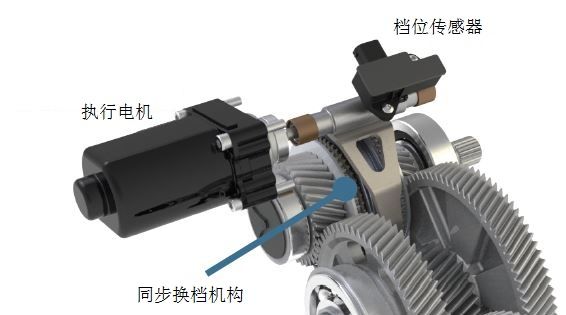

吉凯恩（ GKN ）两档变速器，减速比分别为 1 1 . 38 和 5 . 85 ．图 3 为吉凯恩两档变速器剖视图，图 4 为吉凯恩两档变速器在输入轴上的换档机构。应用在宝马（ B MW ) i8 混合动力车上。格特拉克（ Getrag ）两档变速器，减速比分别为 1 2 . 06 和 8 . 61 。与减速比为，一 1 0 . 5 的单档变速器相比，两档变速器的低速档减速比设置为 11 一 12 ，满足加速和爬坡性能，而且所需电机最大转矩可以降低；高速档减速比设置为 5 一 9 ，满足最高车速要求，而且所需电机最高转速可以降低。电机最大转矩和最高转速降低，可使得电机小型化、轻量化。而且两档变速器可使电机较多地在最佳效率点运转，降低油耗。
（图3）
（图4）
3. 集成电子断开差速器的变速器

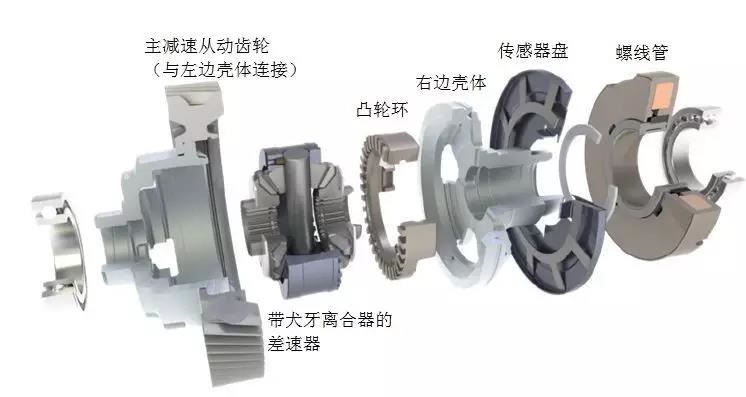

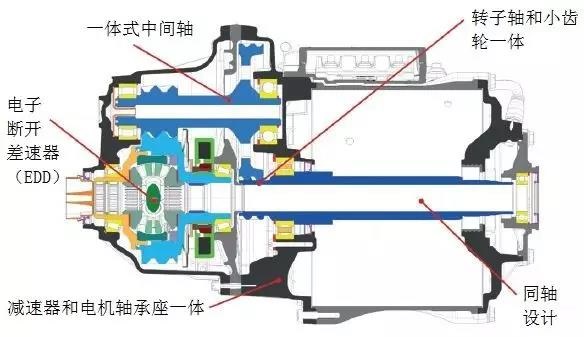

吉凯恩变速器，集成电子断开差速器。图3为其剖视图。图5为吉 凯恩电子断开差速器爆炸图。应用在沃尔沃XC90 T8混合动力汽 车上。 高速时，电子断幵差速器将电机与车轮分离，以提高高速时系统 效率并防止电机超速。电子断开差速器控制犬牙式离合器接合或 分离，使用霍尔传感器非接触式测量离合器位置。
(图5）
4. 集成双离合器式差速器的变速器

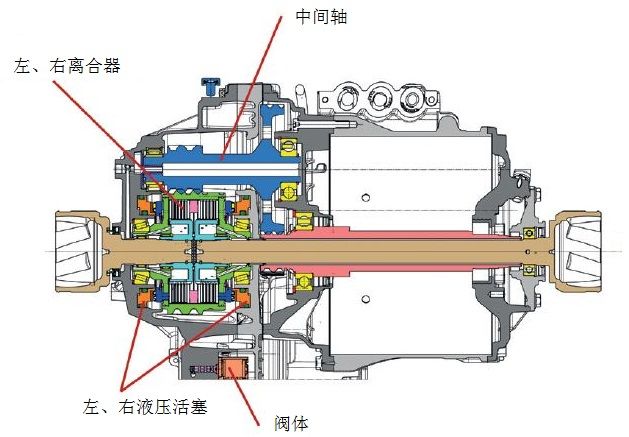

吉凯恩变速器，集成双离合器式差速器。图6为其剖视图。该差速 器应用在路虎揽胜极光（Range Rover Evoque )、福特福克斯 (Ford Focus ) RS上，也可应用在纯电动汽车或混合动力汽车 采用双离合系统取代传统差速器，可精确调节每个车轮的扭矩， 实现左、右车轮扭矩矢量控制。实现扭矩限制，实现电子限滑差 速锁功能。断开连接时提高系统效率。
（图6）
5. 两挡同轴集成双离合器式差速器的变速器
吉凯恩两挡同轴变速器集成双离合器式差速器（吉凯恩称为 eTwinsterX),如图7所示。在2017年法兰克福国际汽车展上 首次亮相。
该变速器综合了上述的两挡、同轴、双离合器式差速器三种变速器的特点。
6 电机控制器变速器三合一总成

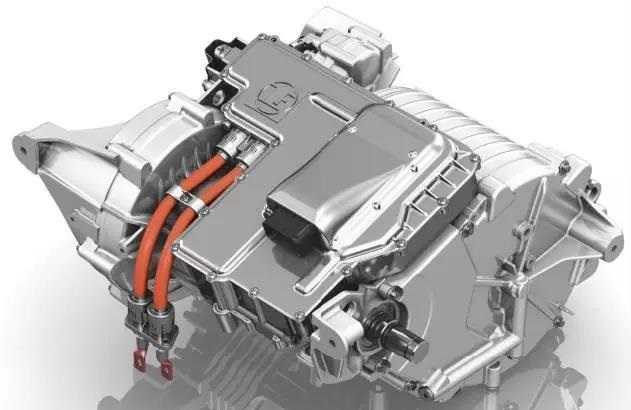

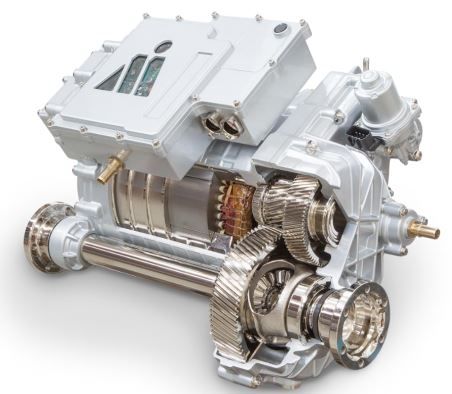

计划于2019年在欧洲汽车制造商的全球平台上生产。 采埃孚（ZF )三合一总成，如图9所示。
（图9）

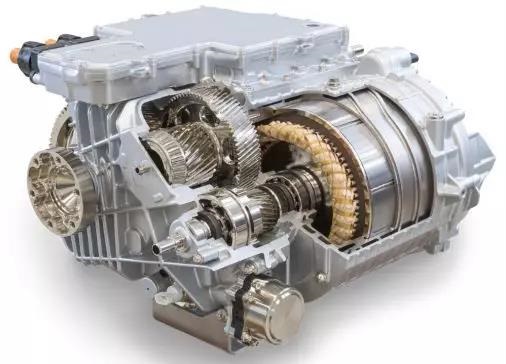

计划于2018年量产，应 用在欧洲汽车制造商车型上麦格纳（Magna )三合一总成，如图10、11、12所示。
（图10）
（图11）
（图12）

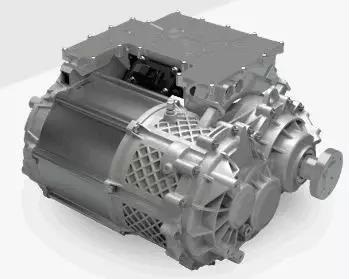

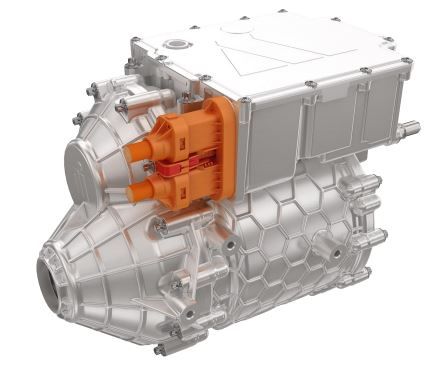

博世（Bosch )三合一总成，如图13所示。
（图13）
三合一总成结构紧凑、功率密度高、系统效率高、安装简单、减 少电缆、可以提供整体解决方案。
7集成发动机电机发电机的变速器

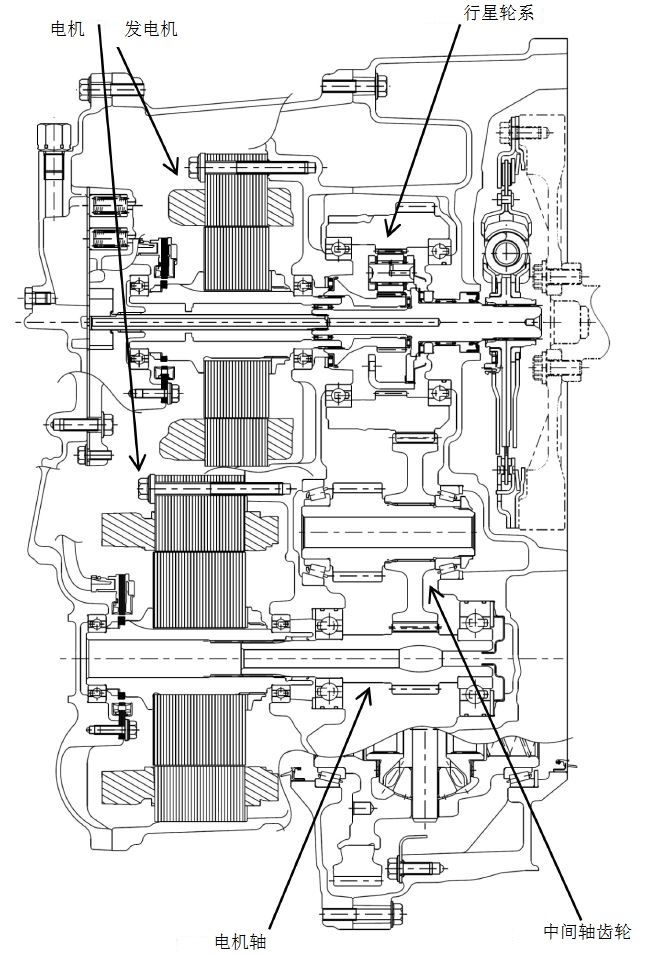

吉凯恩集成发动机电机发电机的变速器，剖视图如图14所示。应 用在三菱欧蕊德（Mitsubishi Outlander)混合动力汽车上。
(图14）

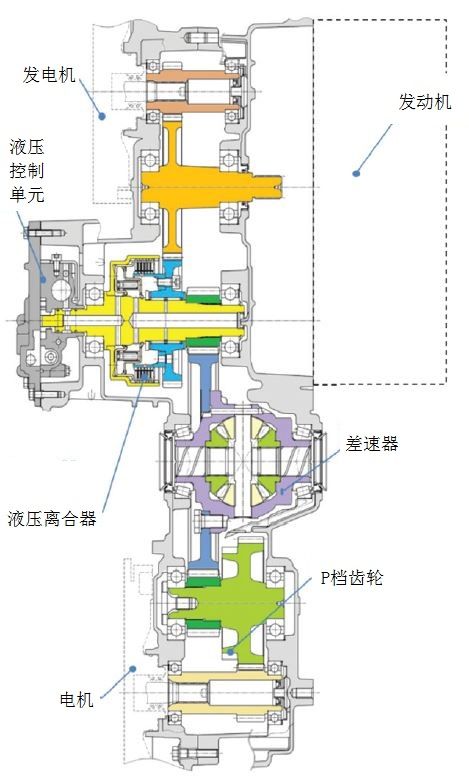

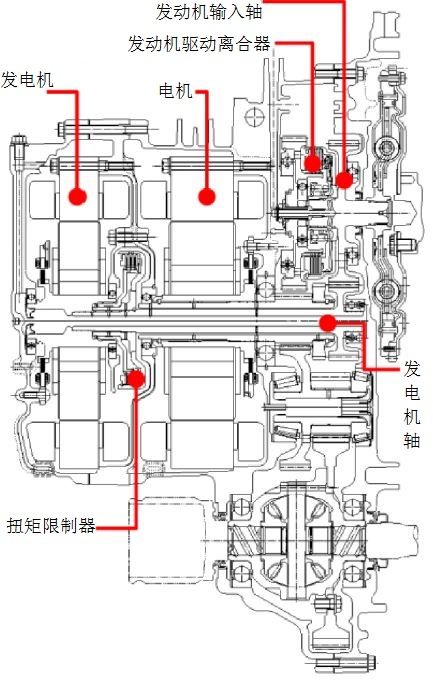

本田（Honda )集成发动机电机发电机的变速器，剖视图如图15所示。应用在雅阁（Accord )混合动力汽车等车型上。
(图15）

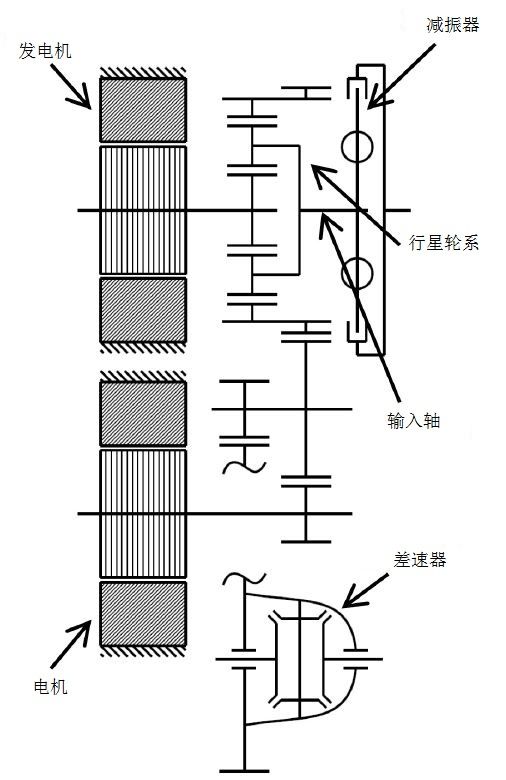

丰田（Toyota )集成发动机电机发电机的变速器，剖视图如图 16所示，原理图如图17所示。应用在第四代普锐斯（Prills )等 车型上。
(图16）
(图17）

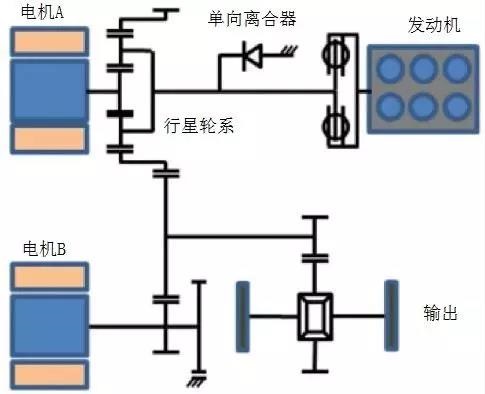

菲亚特克菜斯勒(FCA)集成发动机电机发电机的变速器，原理图 如图18所示。应用在大捷龙（Pacifica )混合动力汽车上。
(图18）
实现纯电动、串联混合动力、并联混合动力、混联混合动力等模 式之间切换，提高了整车性能和效率。
