汽车轻量化已经成为汽车发展趋势之一，这不但因为汽车轻量化能提高汽车的动力性，更因为它可以减少燃料消耗，降低排气污染。20MnCr5 材料，一种新的3D打印合金，这款材料结合3D打印所实现的功能集成进一步减轻重量，可应用于更高设计自由度、更高效、更集成的动力系统零部件制造。

20MnCr5合金钢被认为是一种表面硬化齿轮的基准材料之一，主要因为它强度中等，可以进行表面硬化处理。这种合金钢材料用于粉末床激光熔化3D打印工艺，具有适中的材料成本，强度高且具韧性，具有高疲劳强度，可以通过表面硬化实现优异的耐磨性。

该材料主要应用于制造应力高且耐磨的齿轮和关节零件、主轴、齿轮与其他机械零件。20MnCr5 材料对于汽车行业来说打开了增材制造的新空间，汽车行业首先可以通过这种材料进行原型制造，然后确认是否可扩展到大规模生产应用。通过3D打印制造的零件允许工程师在几周内完成设计验证，并进入到下一轮的设计迭代周期中。在进行20MnCr5材料生产的过程中，内部应力可能导致零件变形，但通过特定的热处理，可以减少内部应力。

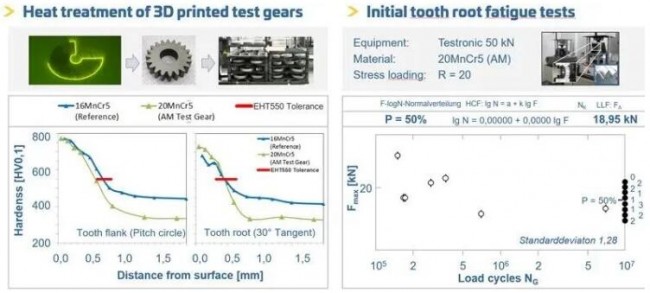

增材制造测试齿轮的热处理和初始齿根疲劳测试。来源：GKN


如硬化曲线所示，增材制造齿轮达到了齿面所需的淬火深度，但齿面截面却显示出较低的值。上图显示，增材制造齿轮的核心硬度比16MnCr5锻钢参考齿轮低约90 HV。初步测试结果表明，增材制造的低压渗碳齿轮具有满足当前16MnCr5中钢质量水平的潜力。

    为了验证粉末和3D打印技术的潜力，GKN和保时捷将20MnCr5 3D打印材料用于制造前置横向变速箱。为了获得最佳效益，他们使用3D打印技术制造重量减轻潜力最大的部件 – 带齿圈的差速器壳体。

    在传统的变速器中，齿圈和差速器壳在变速器内发挥不同的功能。齿圈由特殊钢制成，然后进行硬化和磨削以确保精度。差速器壳体通常是铸造的，用于将扭矩从环形齿轮传递到中心螺栓和锥齿轮。

       由于制造工艺和组装方法的原因，宽齿圈齿由薄且有时偏心的圆盘支撑，圆盘连接到差速器壳。设计师对差速器壳体进行了拓扑优化，并定义了变速器内的最大可用空间，去掉了锥齿轮，侧轴，轴承等所需的所有内部轮廓（图b）。

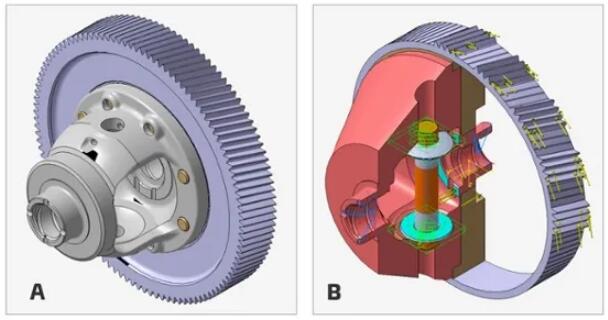

a）前横向变速箱的常规差速器， b）差速器的封装模型。来源：GKN

    根据变速箱的规格和要求，所有载荷（轴承和齿轮）都施加到了封装块上。CAD优化工具提供了一种能够承受所有所需载荷的结构。最终的结构是基于增材制造为设计带来的自由度所设计的，无法使用常规制造技术生产，而增材制造技术则可能产生接近计算结构的产品。

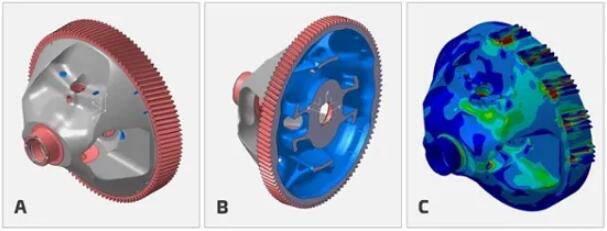

a）结构优化的差速器，b）差速器的内部结构，c）差速器的有限元结果。来源：GKN

     内部形状仅由对结构完整性必不可少的有机梁和结构系统支撑，而这些形状无法用传统方法加工。虽然粉末床激光熔化3D打印技术释放了传统技术对于设计的限制，但是该技术仍存在一些特有的设计限制，比如说需要考虑如何在3D打印完成后排出未熔融的粉末材料，而这一步需要在开展增材制造零部件设计时就进行规划。最终的有限元分析显示出非常均匀的应力水平，并允许壁厚降低。由于受到设备的限制，这在以前是无法实现的。

根据原始负荷要求，计算表明可以达到以下目标：

· 减轻13％的重量（约一公斤）

· 径向硬度变化减少43％

· 切线方向上的齿刚度变化降低了69％

· 惯性降低8％

      根据GKN，粉末床激光熔化3D打印技术与20MnCr5材料一起使用，为轻量化且结构坚固的车辆零部件生产带来了新的可能性。随着金属增材制造继续发展并成为主流工艺，该应用不仅可以扩展到原型或赛车零部件领域，还可以扩展到批量生产。
