卡尺（calliper）具有多种测量模式、操作容易、耐用、通用性强以及成本较低等诸多优点，可以说是工具箱中最常见的量具了。然而，要正确使用卡尺还有很多的注意事项，我们先从影响测量结果的误差因素讲起。

误差因素

在使用卡尺测量时，存在着多种引起误差的因素，如视差、结构不符合阿贝原理引起的误差、卡尺和工件之间的温度差异引起的热膨胀影响等等。

除此以外，因卡尺无定压装置，测量时，适合的，均匀的测力难以把握，也是产生误差的又一因素。

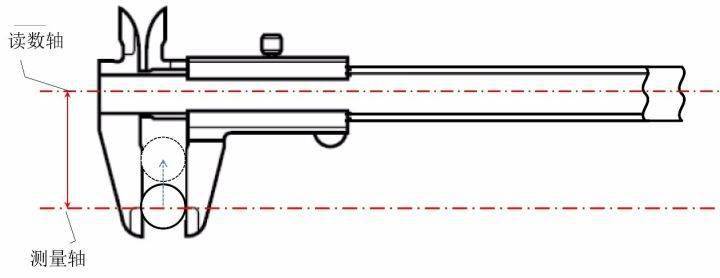

卡尺的结构不符合阿贝原理

卡尺的结构不符合阿贝原理

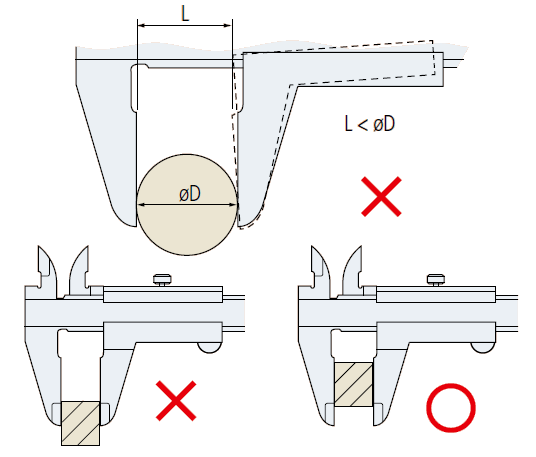

卡尺的读数轴和测量轴因不同轴而不符合阿贝原理，所以在使用卡尺时，用量爪的根部或尖端进行测量，会存在加大测量误差的危险。测量时需注意被测工件尽可能地接近尺身部分（读数轴）。

读取刻度的视差

当检查游标刻度线是否与主要刻度分线对齐时，直视游标刻度线。

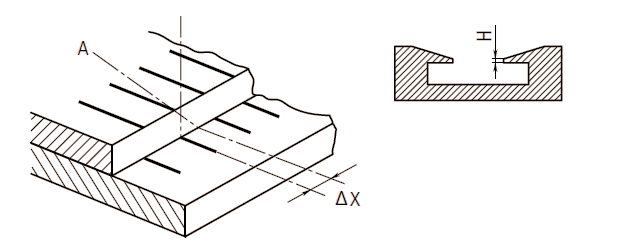

游标尺与主尺刻度面之间存在着阶差高度，这容易引起读数误差。如下图所示，如果从斜方向观察游标刻度线，会产生图中 ΔX 所示误差。为了避免这种因素的影响，JIS规格中规定阶差高度（H）不应大于0.3mm。

基准端面的弯曲

引导游标尺滑动的尺面如果有弯曲，会导致如下图所示的误差，这一误差可以用与不符合阿贝原理的误差相同的计算公式来表示。

例）假设引导尺面弯曲引起的变形为0.01mm/50mm，外径量爪尖端为40mm来计算：

f＝40mm×0.01÷50＝0.008mm

测量和温度之间的关系

卡尺的本体一般采用不锈钢材质，和铁系金属有着相同的热膨胀系数(10.2±1)×10-6/K，测量时需要考虑被测物的材质，室温以及工件温度等对测量的影响。

操作上的注意事项

卡尺量爪很锐利，因此仪器必须小心操作，以避免造成人身伤害。

避免与硬物相碰或掉在凳子或地板上，损坏卡尺。

滑动表面和测量面的维护

使用卡尺前，用柔软的干布擦去滑动面和测量面的灰尘和污垢。

使用前检查和校准原点

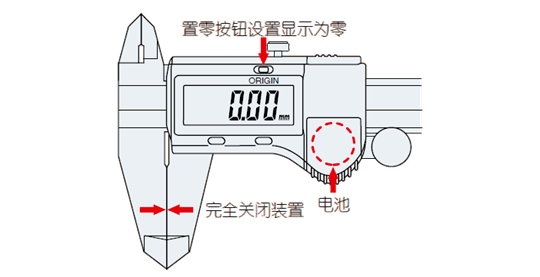

在外爪之间夹紧一张干净纸，然后慢慢地拉出它。在使用卡尺之前，闭合量爪并确保游标刻度(或显示器)归零。当使用数显卡尺的时候，替换电池后请复位(置零按钮)。

使用后的操作

使用完卡尺后，彻底擦去水和油。然后，用防锈油轻轻地涂抹，晾干后再存储。

防水型卡尺，为了防止使用后生锈的情况发生，也需要擦去卡尺的水分。

储存注意事项

避免阳光直射、高温、低温和储存在高湿度环境里。

如果数显卡尺超过三个月不用，存放前卸下电池。

在储存期间，不要让卡尺的外量爪完全封闭。
