机加工必备计算公式，请收好了！

创建时间：2022-05-20 来源: 阅读量：1111

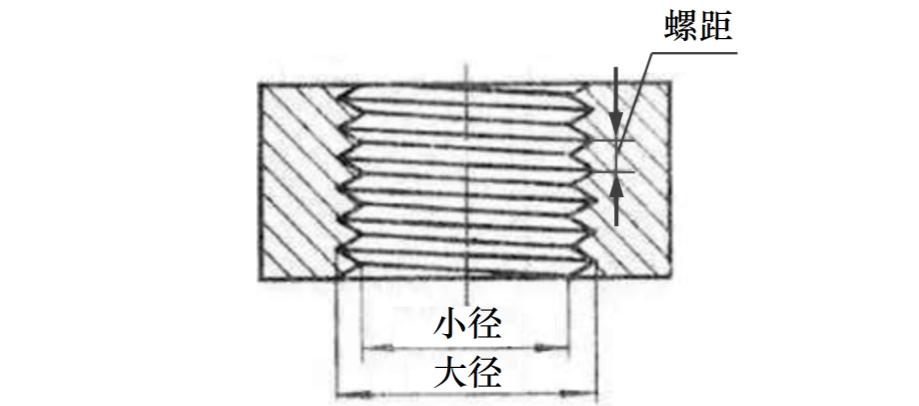

挤牙丝攻内孔径计算

简易计算公式：

孔径=牙外径-1/2×牙距-

例：M3×0.5（M3螺纹，牙距0.5mm）

内孔直径=3-(1/2×0.5)＝2.75mm-

一般最大最小计算公式：

最大孔径=牙外径-0.425×牙距-

最小孔径=牙外径-0.475×牙距-

切削丝攻下孔内径简易计算公式：-

最大孔径=牙外径-0.85×牙距-

最小孔径=牙外径-0.95×牙距-

一般英制牙换算成公制牙的公式：-

螺纹外径=英制螺纹外径x25.4

牙距=25.4/每英寸牙数

（备注：1英寸=25.4mm）

例：1/4-30

（1/4为螺纹外径，30为每英寸牙数）

牙径=1/4×25.4＝6.35mm

牙距=25.4÷30＝0.846mm

则1/4-30换算成公制牙应为：M6.35×0.846-

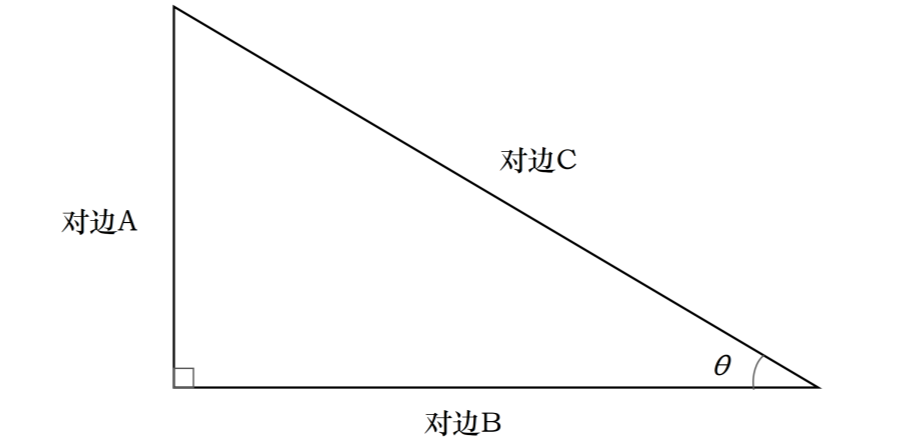

三角函数的关系

(正弦) Sin θ = 对边A / 斜边C

(余弦) Cosθ = 邻边B / 斜边C

(正切) Tanθ = 对边A / 邻边B

对边A = 斜边C * Sinθ

对边A = 邻边B * Tanθ

邻边B = 斜边C * Cosθ

邻边B = 对边A / Tanθ

斜边C = 对边A / Sinθ

斜边C = 邻边B / Cosθ

一般车床锥度与三角函数的关系

锥度比T=(大径D-小径d) / (长度L)

Tanθ= (大径D-小径d) / (2*长度L )

D= d + 2*L* Tanθ

d= D - 2*L* Tanθ

θ= Tan-( (D-d) / 2L )

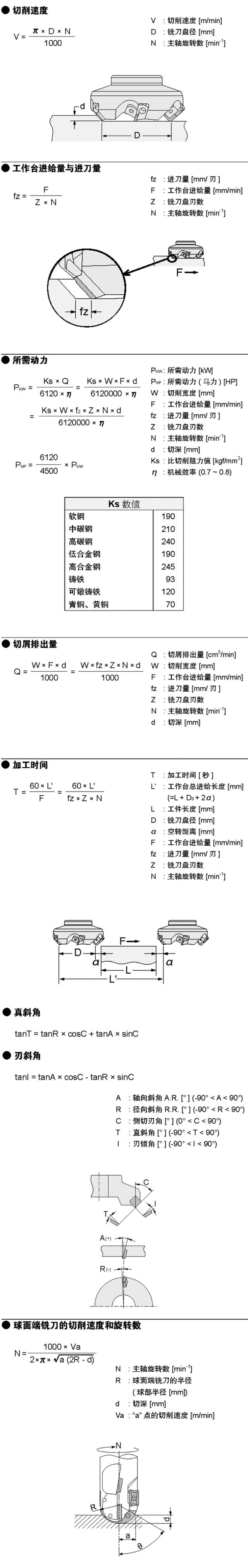

铣削加工

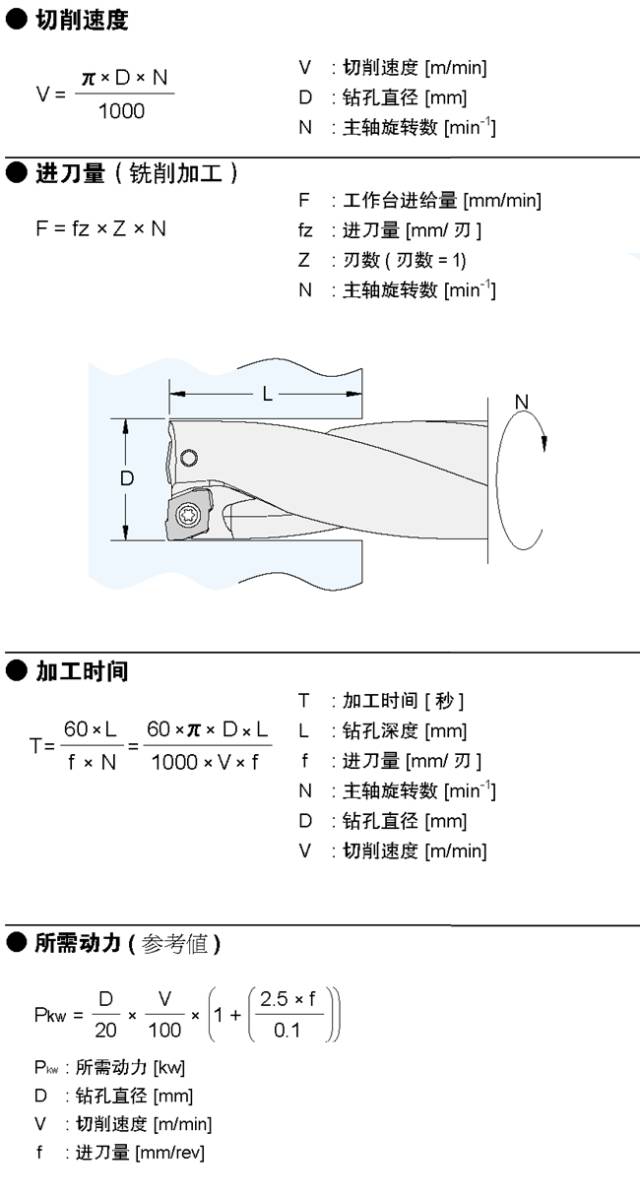

钻孔加工
